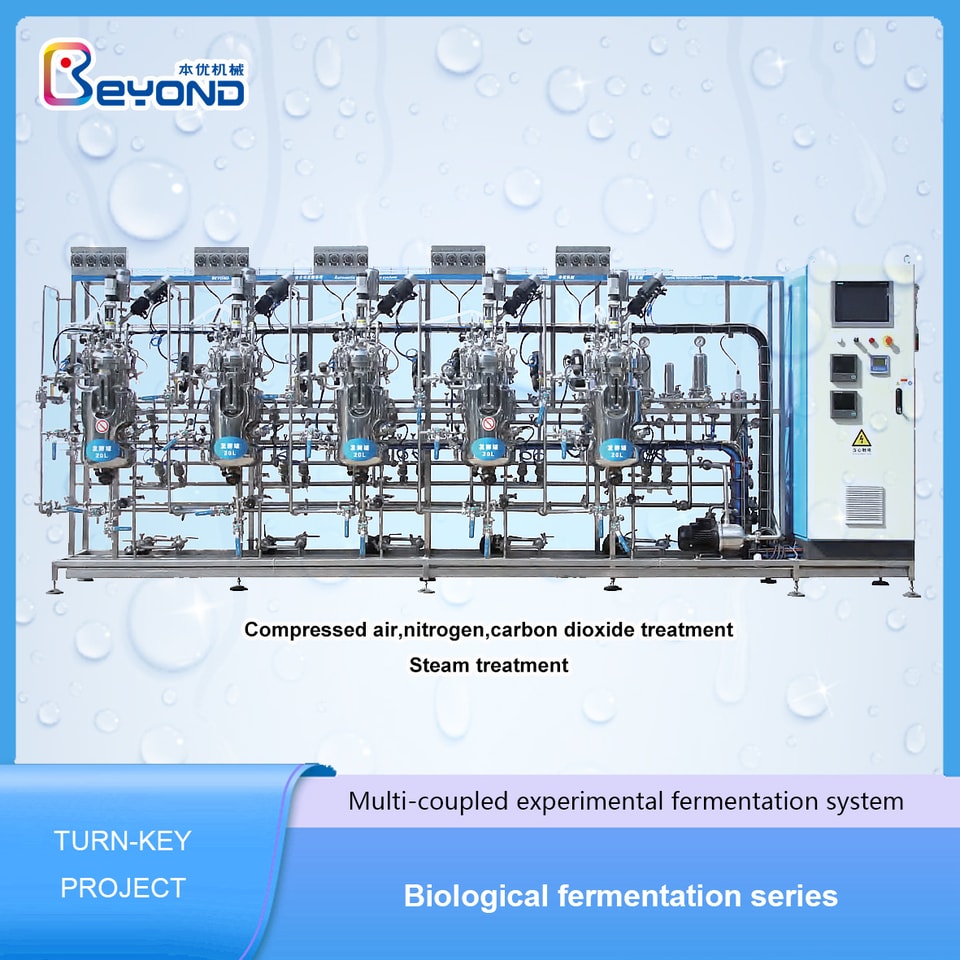

Hệ thống lên men thử nghiệm đa liên kết




Hệ thống lên men thử nghiệm đa liên kết
- Điện thoại:+86-21-67322591
- Email:master@shbenyou.com
- WhatsApp:8615618668723
thông tin
Hệ thống lên men thử nghiệm ghép nối đa bể là một thiết bị lên men tiên tiến, có thể đồng thời điều khiển và giám sát nhiều phản ứng lên men, đồng thời liên kết chúng với nhau để mô phỏng các quá trình sinh học chính xác hơn.

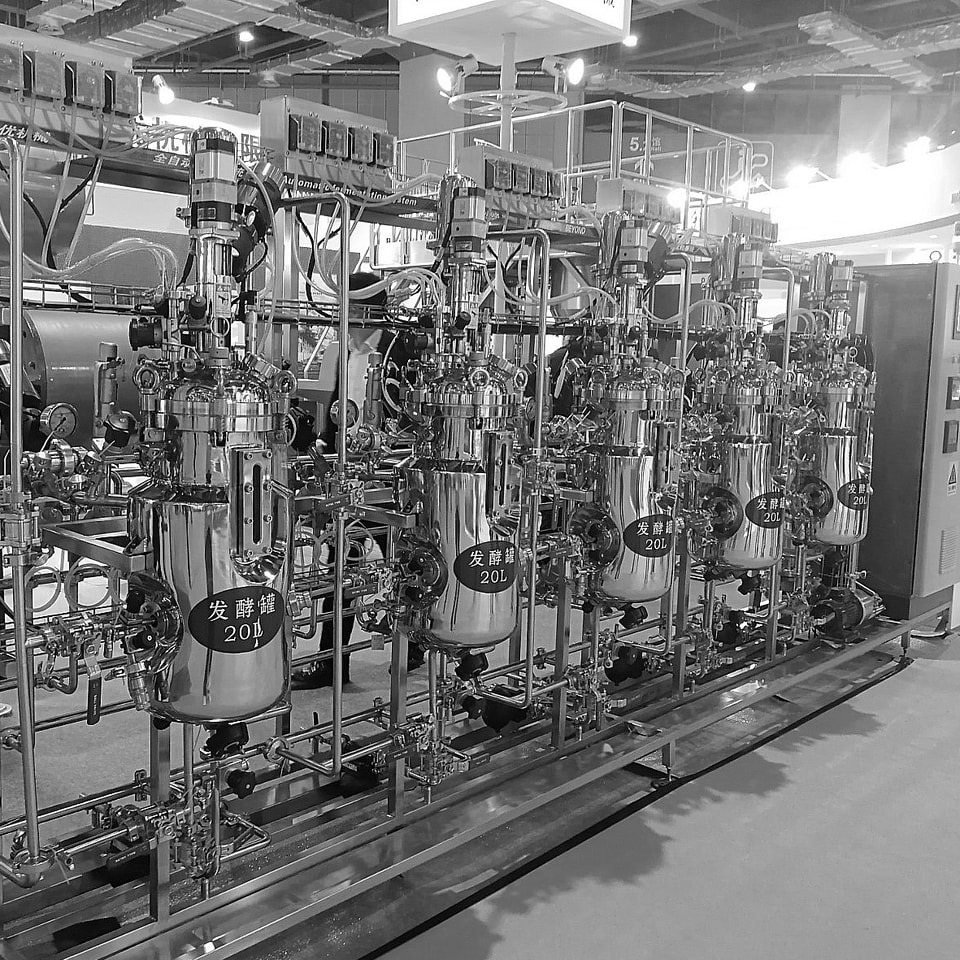

Hệ thống này thường bao gồm nhiều bình phản ứng sinh học, hệ thống điều khiển và hệ thống thu thập dữ liệu. Mỗi bình phản ứng có thể độc lập điều khiển các thông số như nhiệt độ, tốc độ khuấy, giá trị pH, cung cấp oxy, và thực hiện chuyển vật liệu, trộn đều thông qua các đường ống và van liên kết với nhau. Hệ thống điều khiển có thể phối hợp hoạt động giữa các bình phản ứng khác nhau để duy trì các điều kiện ghép nối cần thiết.
Ưu điểm chính của hệ thống lên men thử nghiệm ghép nối đa bể bao gồm:
Mô phỏng môi trường thực tế:Bằng cách ghép nối nhiều bình phản ứng, có thể mô phỏng chính xác hơn các quá trình phản ứng sinh học phức tạp như tương tác đa vi khuẩn và chuyển giao sản phẩm chuyển hóa.
Tiết kiệm tài nguyên:Hệ thống ghép nối đa bể có thể thực hiện đồng thời nhiều phản ứng lên men, nâng cao hiệu suất sản xuất và tiết kiệm thời gian, tài nguyên.
Thu thập và phân tích dữ liệu:Hệ thống được trang bị cảm biến độ chính xác cao và hệ thống thu thập dữ liệu, có thể giám sát các thông số của nhiều bình phản ứng theo thời gian thực và cung cấp dữ liệu phong phú cho việc phân tích và tối ưu hóa quy trình.
Khả năng mở rộng:Hệ thống có thể mở rộng theo nhu cầu, tăng hoặc giảm số lượng và quy mô bình phản ứng để đáp ứng nhu cầu thử nghiệm với các quy mô và mức độ phức tạp khác nhau.
Hệ thống lên men thử nghiệm ghép nối đa bể có ứng dụng rộng rãi trong các lĩnh vực như dược phẩm sinh học, nghiên cứu vi sinh vật và kỹ thuật lên men. Hệ thống cung cấp cho các nhà khoa học và kỹ sư một công cụ mạnh mẽ để khám phá và tối ưu hóa các quá trình sinh học, thúc đẩy phát triển và sản xuất sản phẩm mới.
Xử lý khí
Xử lý khí nén, nitơ, khí cacbonic
Bộ lọc tổng khí 1μm, bộ lọc sơ cấp khí 0,1μm, bộ lọc tinh khí 0,01μm, lọc vô trùng ba cấp. Vật liệu màng lọc là PTFE.
Xử lý hơi nước
Bộ lọc tổng 1μm, bộ lọc cuối 0,5μm, lọc hai cấp, vật liệu lọc là thanh titan.

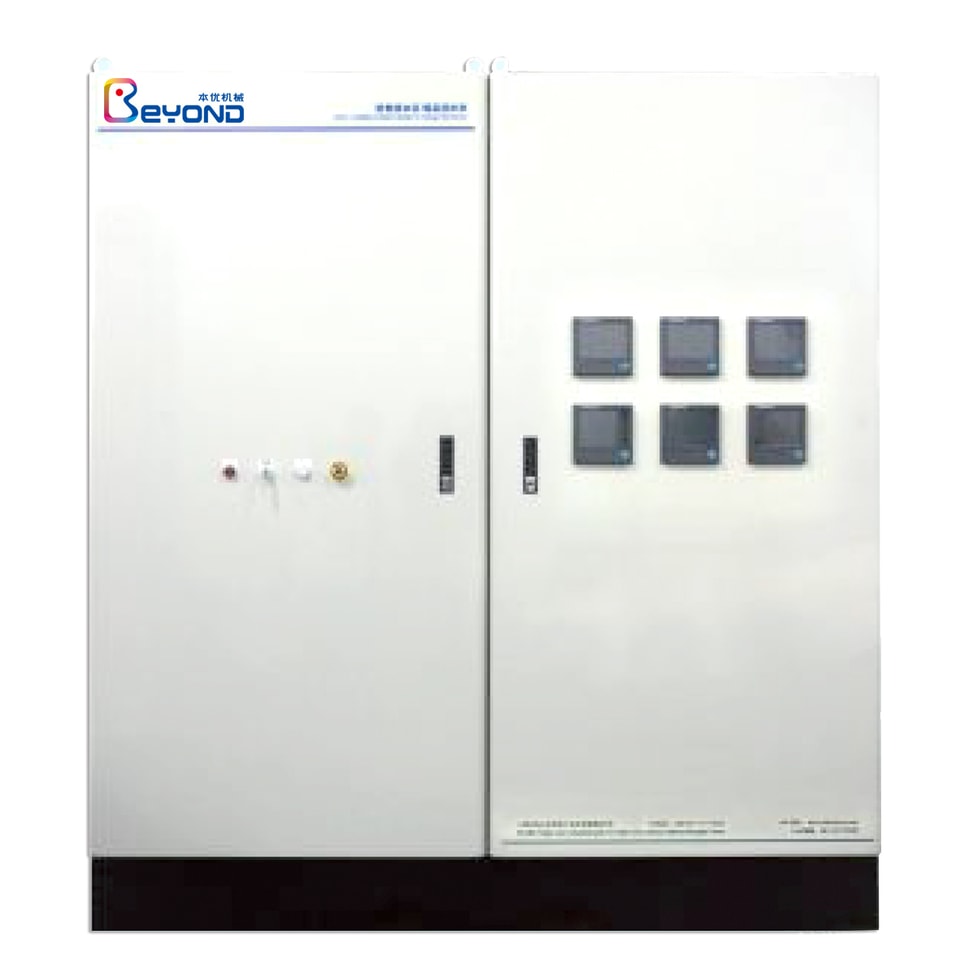

Hệ thống điều khiển
Kiểm soát nhiệt độ
Điều khiển nhiệt độ: Có cảm biến nhiệt độ trên các bồn, van điều khiển tự động nước làm mát và nước giữ nhiệt tại đầu vào và đầu ra của áo gia nhiệt hoặc ống xoắn trong. Có thể cài đặt nhiệt độ điều khiển, nhiệt độ khởi động và dừng của nước làm mát và nước giữ nhiệt trên màn hình cảm ứng điều khiển tự động. Trong điều kiện tự động, mô-đun điều khiển có thể được chuyển đổi và điều chỉnh theo chương trình điều khiển. Độ chính xác điều khiển nhiệt độ là ±0,1℃
Điều khiển pH
Trên bồn có điện cực pH. Người dùng có thể cài đặt giá trị pH lên men, giá trị pH khởi động và dừng bổ sung axit và kiềm, đồng thời có thể cài đặt tốc độ bơm nhu động axit và kiềm. Trong điều kiện tự động, mô-đun điều khiển sẽ điều khiển bơm nhu động axit và kiềm để điều chỉnh pH theo chương trình điều khiển.
Độ chính xác điều khiển là <0,2
Điều khiển DO
1、Trên bồn có điện cực DO (oxy hòa tan);
2、Động cơ khuấy sử dụng biến tần và có chức năng đo tốc độ khuấy;
3、Đường ống khí được trang bị van điều chỉnh tự động và lưu lượng kế xoáy;
4、Đường ống khí xả được trang bị van điều chỉnh xả khí.
Điều chỉnh trình tự
Điều chỉnh tần số (tốc độ) của động cơ khuấy, lưu lượng thông gió, lưu lượng xả (áp suất bồn).
Người dùng có thể cài đặt tần số nguồn của động cơ khuấy mặc định trên màn hình cảm ứng điều khiển tự động. Tần số thường nằm trong khoảng 35 đến 40 Hz. Trong điều kiện tự động điều khiển, mô-đun điều khiển có thể tự động điều chỉnh tần số nguồn của động cơ khuấy theo chương trình điều khiển.
Người dùng có thể cài đặt áp suất của bồn lên men trên màn hình cảm ứng điều khiển tự động. Áp suất thường nằm trong khoảng 0,02 đến 0,05 MPa. Trong điều kiện tự động điều khiển, mô-đun điều khiển có thể tự động điều chỉnh van thông gió để kiểm soát lưu lượng khí xả theo chương trình điều khiển.
Thiết lập điều khiển
Hệ thống được thiết lập ba cấp quyền.
Quyền cấp sơ cấp: Tổ trưởng vận hành chỉ có thể thiết lập các thông số của sản xuất hiện tại;
Quyền cấp trung cấp: Quản lý kỹ thuật sản xuất chỉ có thể thiết lập các thông số sản xuất của lô hiện tại;
Quyền cấp cao: Kỹ sư kỹ thuật trưởng có thể thiết lập đầy đủ các thông số quy trình.
Quản lý lưu trữ
Tất cả các thông số của quá trình sản xuất đều được tự động lưu lại và có thể được đọc, in theo quyền hạn.
Bảo vệ hệ thống
Hệ thống điều khiển tự động sử dụng UPS để cấp nguồn liên tục.
| Danh mục thông số | Tên thông số | Đơn vị điển hình | Giá trị/Phạm vi Cơ bản |
| Phông số | |||
| Dung tích lên men | TDung tích bồn | L | 10-200 |
| Số lượng | Số lượngbồn lên men | A | 4-8 |
| Vật liệu | Vật liệu bồn lên men | - | Thép không gỉ, thủy tinh, v.v. |
Nhiệt độ Điều khiển | |||
| Phạm vi nhiệt độ | Nhiệt độ lên men | °C | 20-50 |
| Độ chính xác kiểm soát nhiệt độ | Độ chính xác điều khiển | ±° C | ±0.1 |
| Phương pháp gia nhiệt | Phương pháp gia nhiệt | - | Gia nhiệt bằng điện, gia nhiệt bằng cách tắm nước, v.v. |
Phương pháp làm mát | Phương pháp làm mát | - | Làm mát bằng nước, làm mát bằng không khí, v.v. |
| Hệ thống trộn | |||
| Tốc độ khuấy | Tốc độ khuấy | vòng/phút | 0-1000 |
| Dạng khuấy | Loại cánh khuấy | - | Lưỡi phẳng, lưỡi xoắn, v.v. |
| Hệ thống thông gió | |||
| Tốc độ thông gió | Lưu lượng thông gió | L/phút | 0-10 |
| Áp suất thông gió | Áp suất thông gió | bar | 0-1 |
| Hệ thống kiểm soát PH | |||
| Phạm vi PH | Phạm vi điều chỉnh PH | - | 3-10 |
| Độ chính xác điều khiển | Độ chính xác kiểm soát PH | ± | ± 0.05 |
| Giám sát oxy hòa tan | |||
| Phạm vi oxy hòa tan | Nồng độ oxy hòa tan | % DO | 0-100 |
| Độ chính xác đo lường | Độ chính xác đo oxy hòa tan | ±% DO | ± 0.5 |
| Ghi dữ liệu | |||
| Khoảng thời gian ghi dữ liệu | Khoảng thời gian ghi | Tối thiểu | 1-60 |
| Dung lượng lưu trữ | Dung lượng lưu trữ dữ liệu | GB | 1-10 |
Quy trình tùy chỉnh cho hệ thống lên men thử nghiệm đa liên kết thường bao gồm các bước sau:
1. Trao đổi yêu cầu:Trước tiên, chúng tôi sẽ trao đổi chi tiết với quý khách để hiểu rõ các yêu cầu cụ thể của bạn. Điều này bao gồm nhưng không giới hạn ở
số lượng bồn lên men cần thiết, dung tích, độ chính xác điều khiển mong muốn và các yêu cầu chức năng đặc biệt.
2. Thiết kế phương án:Dựa trên thông tin yêu cầu đã thu thập, đội ngũ kỹ thuật của chúng tôi sẽ thiết kế giải pháp phù hợp cho bạn. Ở giai đoạn này có thể bao gồm lựa chọn cấu hình thiết bị, thiết kế quy trình công nghệ, đồng thời chúng tôi sẽ gửi cho bạn bản thiết kế sơ bộ để lấy ý kiến phản hồi.3. Xác nhận đơn hàng:Khi hai bên đã đạt được thỏa thuận về phương án thiết kế, quy trình đặt hàng chính thức sẽ bắt đầu. Lúc này, chúng tôi sẽ cung cấp bảng báo giá rõ ràng và hợp đồng để bạn xem xét và ký xác nhận.
4. Sản xuất:Sau khi ký hợp đồng, chúng tôi sẽ bắt đầu sản xuất và lắp ráp thiết bị theo các thông số kỹ thuật đã xác định. Quá trình này có thể mất một khoảng thời gian, mong quý khách kiên nhẫn chờ đợi.
5. Kiểm tra chất lượng:Sau khi tất cả các bộ phận được lắp ráp xong, chúng tôi sẽ tiến hành kiểm tra chất lượng toàn diện để đảm bảo từng máy đều đạt tiêu chuẩn xuất xưởng.
6. Vận chuyển và lắp đặt:Các sản phẩm đã qua kiểm tra chất lượng sẽ được đóng gói cẩn thận và sắp xếp vận chuyển đến địa điểm chỉ định. Sau khi đến nơi, nhân viên chuyên nghiệp sẽ chịu trách nhiệm lắp đặt và chạy thử tại chỗ cho đến khi thiết bị vận hành bình thường.
7. Hướng dẫn đào tạo:Để giúp khách hàng nắm vững cách sử dụng tốt hơn, chúng tôi cũng sẽ cung cấp các khóa đào tạo vận hành cần thiết và dịch vụ hỗ trợ kỹ thuật.
8. Dịch vụ hậu mãi:Cuối cùng, chúng tôi cam kết cung cấp dịch vụ bảo trì miễn phí và các hình thức hỗ trợ kỹ thuật khác trong một khoảng thời gian nhất định nhằm bảo vệ quyền lợi của khách hàng.
