Bồn chiết xuất đa năng là thiết bị dùng để chiết xuất, tách và cô đặc các chất, được sử dụng rộng rãi trong các quy trình chiết xuất ở các lĩnh vực hóa chất, dược phẩm, thực phẩm và nhiều ngành khác.

Một bồn chiết xuất đa năng thường gồm các bộ phận chính sau:
Kết cấu bồn:Bồn thường được làm bằng vật liệu chống ăn mòn như thép không gỉ, có khả năng làm kín tốt và chịu áp suất cao. Bên trong bồn thường có thiết bị khuấy để thúc đẩy quá trình trộn và truyền khối của vật liệu.
Hệ thống gia nhiệt và làm nguội:Bồn chiết xuất đa năng được trang bị hệ thống gia nhiệt và làm mát, có thể kiểm soát nhiệt độ theo nhu cầu. Điều này rất quan trọng đối với một số quy trình chiết xuất, vì nó có thể điều chỉnh hiệu quả tốc độ phản ứng và chất lượng sản phẩm.
Hệ thống cô đặc và thu hồi:Trong quá trình chiết xuất, bồn chiết xuất đa năng thường có chức năng cô đặc và thu hồi các chất. Việc này có thể được thực hiện thông qua gia nhiệt, bay hơi và các kỹ thuật tách khác để tách các chất cần thiết khỏi dung môi chiết và tái sử dụng chúng.

Hệ thống điều khiển:Bồn chiết xuất đa năng thường được trang bị hệ thống điều khiển tự động tiên tiến để giám sát và điều chỉnh nhiệt độ, áp suất, tốc độ khuấy và các thông số vận hành khác. Điều này giúp nâng cao độ ổn định và khả năng kiểm soát của quá trình sản xuất, đồng thời đảm bảo vận hành an toàn.

Ứng dụng của bồn chiết xuất đa năng rất rộng rãi. Thiết bị có thể dùng để chiết xuất các hoạt chất từ sản phẩm tự nhiên, như chiết xuất dược liệu và chiết xuất nguyên liệu mỹ phẩm. Đồng thời, nó cũng được sử dụng rộng rãi trong sản xuất thuốc của ngành dược, chẳng hạn như chiết xuất kháng sinh hoặc vitamin từ dịch lên men. Ngoài ra, trong ngành thực phẩm, bồn chiết xuất đa năng còn có thể dùng để chiết xuất tinh chất thực phẩm, chất màu và các thành phần chức năng khác.

Bồn chiết xuất đa năng

Bồn chiết xuất được ứng dụng cho nhiều công đoạn như sắc nước, ngâm ấm, tuần hoàn nhiệt, lọc và thu hồi, thu tinh dầu dược liệu, nguyên liệu lên men và nguyên liệu hóa học, cũng như tái chế dung môi hữu cơ.

Chúng tôi cung cấp

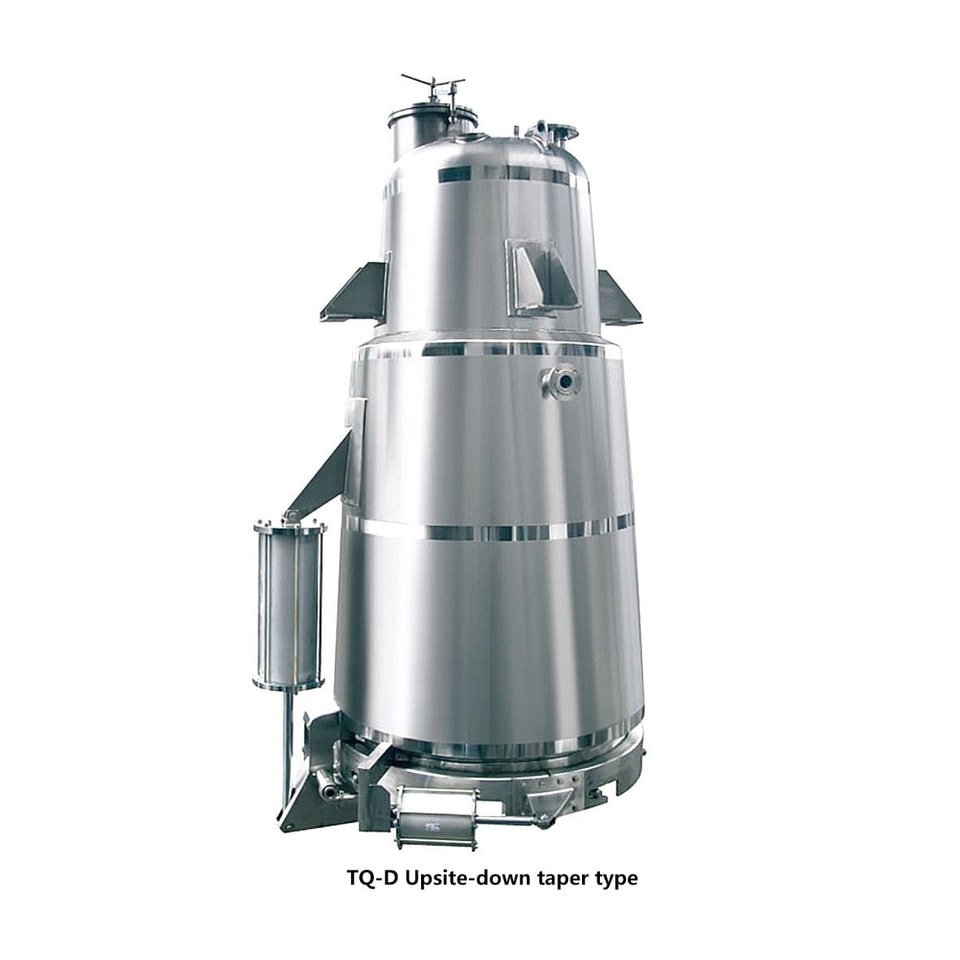

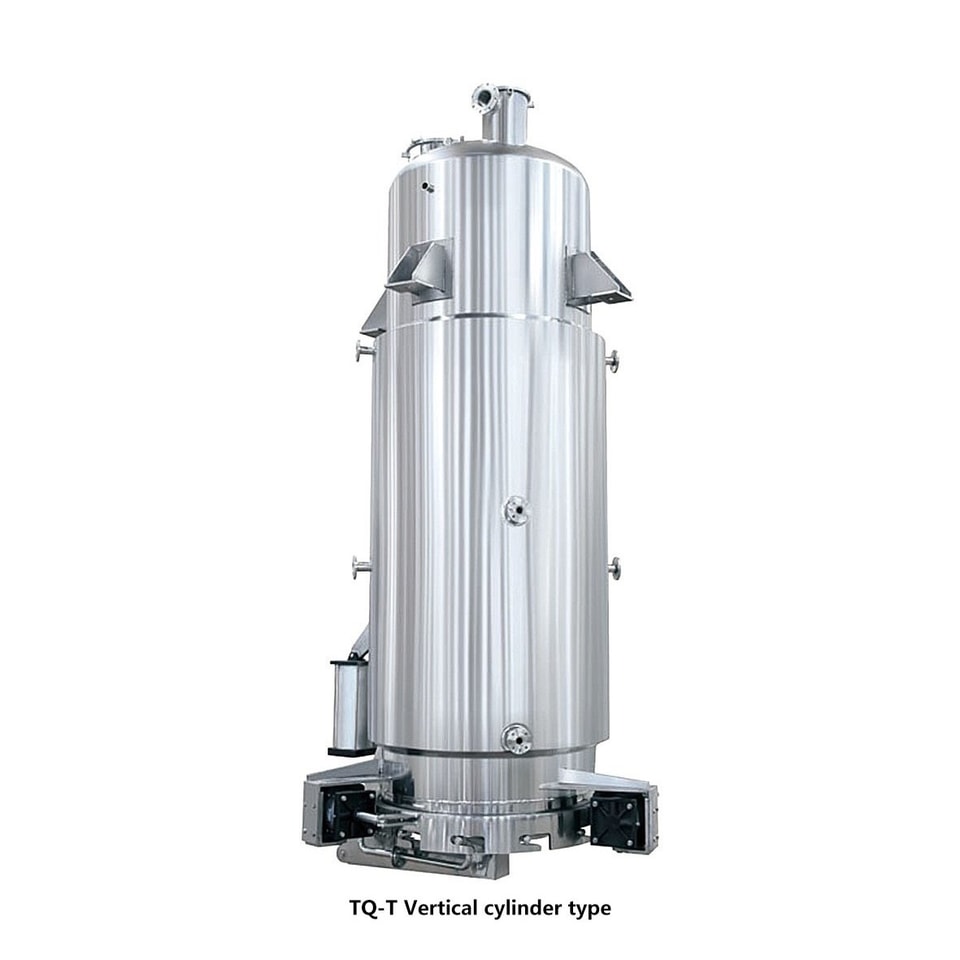

Nhiều kiểu kết cấu: kiểu côn, kiểu côn nghiêng, kiểu trụ, kiểu nấm, kiểu côn ngược, v.v. Nhiều kiểu chiết xuất: chiết xuất tĩnh một bồn, chiết xuất đa chức năng (bao gồm thiết bị thu hồi, tái chế và thu tinh dầu), chiết xuất động ở trạng thái khuấy trộn (bao gồm hệ thống khuấy chống nổ), chiết xuất động tuần hoàn cưỡng bức (bao gồm bơm tuần hoàn và đường ống tuần hoàn).

Doanh nghiệp tuân thủ tiêu chuẩn sản xuất bồn chiết xuất truyền thống trong nước, đồng thời cải tiến về an toàn vận hành, tính tiện lợi và sự phù hợp với quy định GMP.
Cửa xả bã áp dụng cơ cấu mở nhanh tự khóa quay ba xi lanh, mở và đóng một xi lanh, hai xi lanh quay và đẩy vòng kẹp để kẹp chặt, sau đó khối nêm nghiêng tự khóa. Cơ cấu này có thể ngăn ngừa rò rỉ hoặc tuột móc do áp suất khí nén không ổn định.

Tại cửa xả bã sử dụng vòng đệm xả bã có hình dạng đặc biệt để đảm bảo áp suất tĩnh của cột chất lỏng; áp suất tĩnh của cột chất lỏng càng cao thì hiệu quả làm kín càng đáng tin cậy, từ đó tuổi thọ sử dụng cũng dài hơn.

Đánh bóng gương ở lớp trong của bồn, chuyển tiếp cung tròn tại mối hàn không có điểm gồ, dễ vệ sinh.

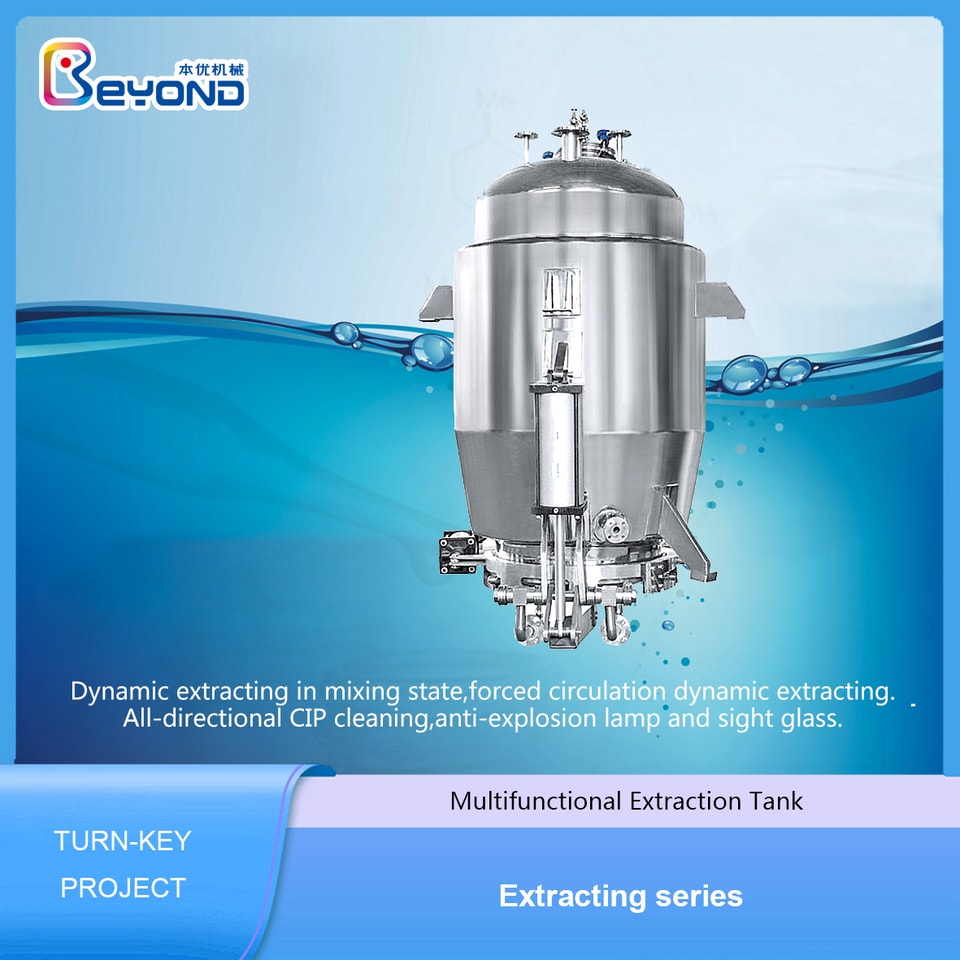

Vệ sinh CIP toàn diện, đèn chống nổ và kính quan sát, cửa nạp vật liệu vệ sinh kiểu nhẹ mở nhanh, bộ khử sương, v.v. được trang bị để hỗ trợ vận hành dễ dàng.

Cấu tạo bồn chiết xuất

Bồn chiết xuấtThông số kỹ thuật

Quy cách model	TQ-M-1.0	TQ-M-2.0	TQ-M-3.0	TQ-M-6.0	TQ-M-8.0	TQ-M-10	TQ-T-1.0	TQ-T-2.0	TQ-T-3.0	TQ-Z-6.0	TQ-Z-8.0	TQ-Z-10
Dung tích (L)	1200	2300	3200	6300	8500	11000	1200	2300	3200	6300	8500	11000
Áp suất thiết kế bên trong bồn (Mpa)	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09
Áp suất thiết kế bên trong áo (MPa)	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Áp suất khí nén (MPa)	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7	0.6~0.7
Đường kính cửa cấp liệu (mm)	400	400	400	500	500	500	400	400	400	500	500	500
Diện tích gia nhiệt (m2)	3	4.7	6	7.5	9.5	12	3	4.7	6	7.5	9.5	12
Diện tích ngưng tụ (m2)	6	8	10	12	16	20	6	8	10	12	16	20
Diện tích làm mát (m2)	1	1	1	2	2	3	1	1	1	2	2	3
Diện tích lọc (m2)	3	3	3	5	5	6	3	3	3	5	5	6
Đường kính cửa xả bùn (mm)	800	800	800	1000	1000	1000	800	1000	1000	1000	1000	1000
Tiêu hao năng lượng (kg/h)	245	325	345	645	720	850	245	325	345	645	720	850

Nhìn chung, bồn chiết đa chức năng là một thiết bị linh hoạt và đáng tin cậy, có thể được sử dụng rộng rãi để chiết xuất, tách và cô đặc các chất trong nhiều lĩnh vực khác nhau, mang đến giải pháp hiệu quả, có thể kiểm soát và bền vững cho quy trình sản xuất.
