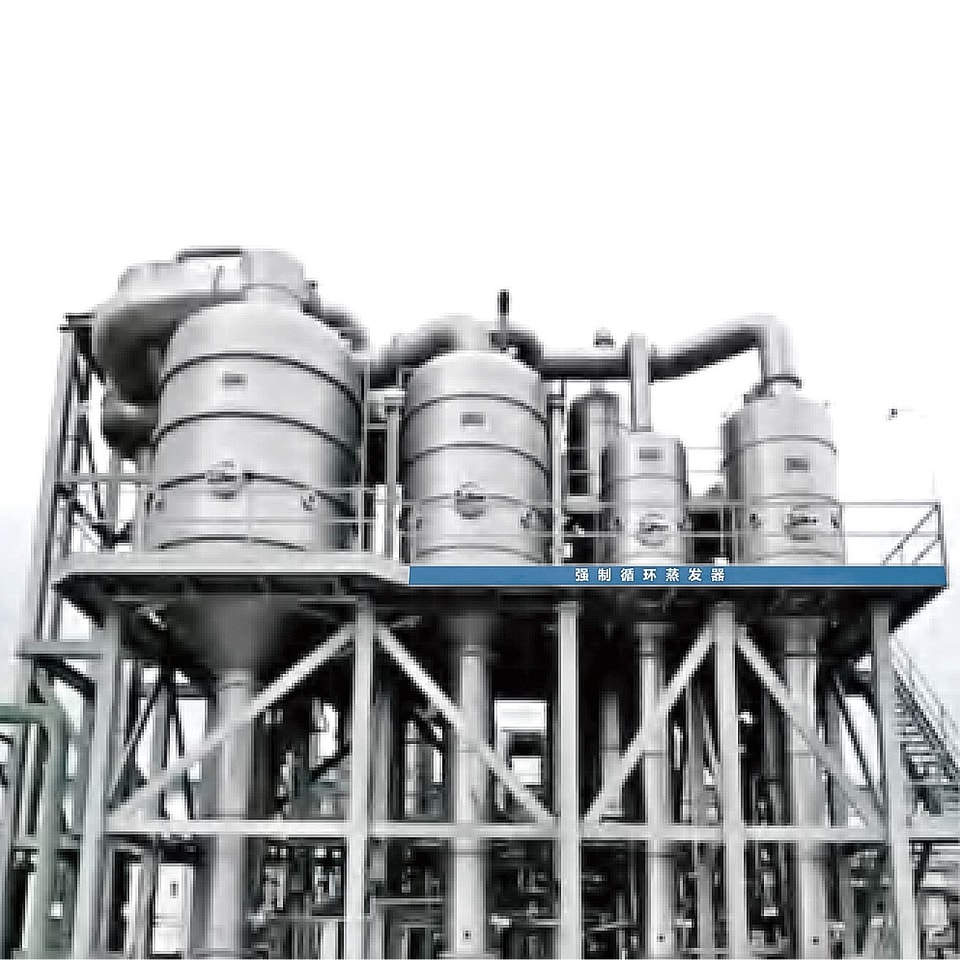

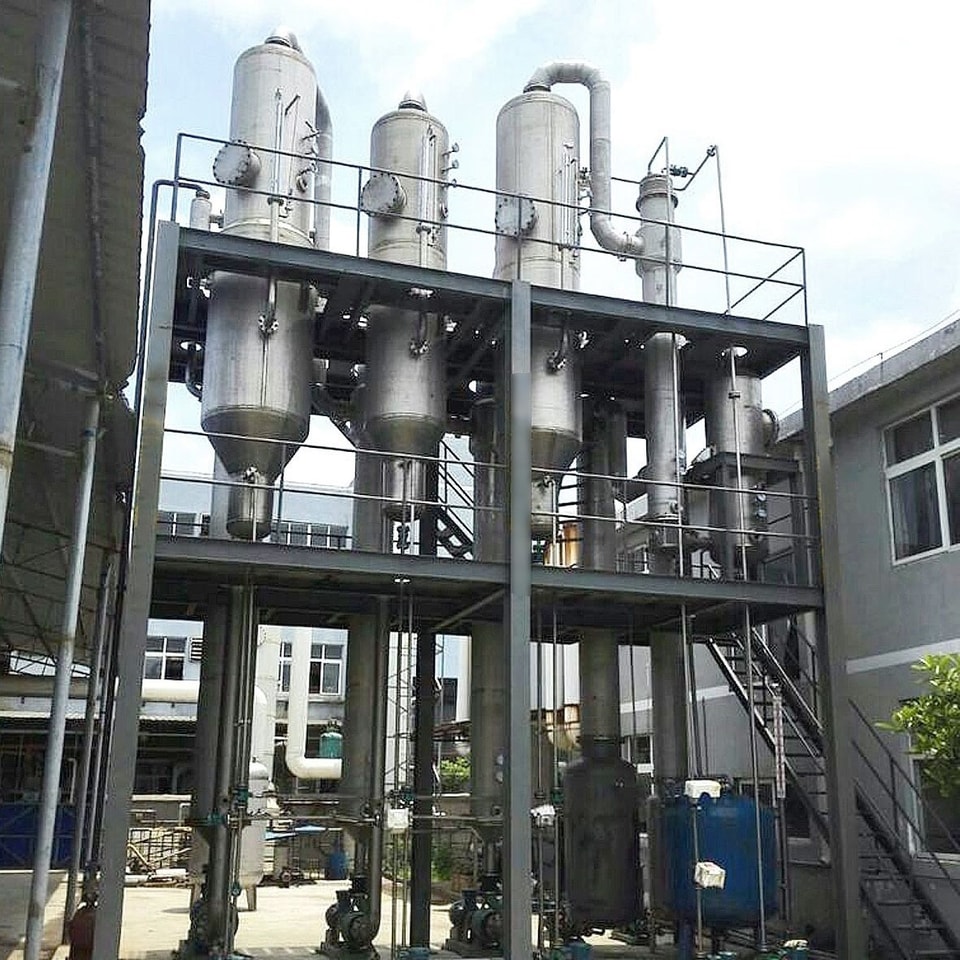

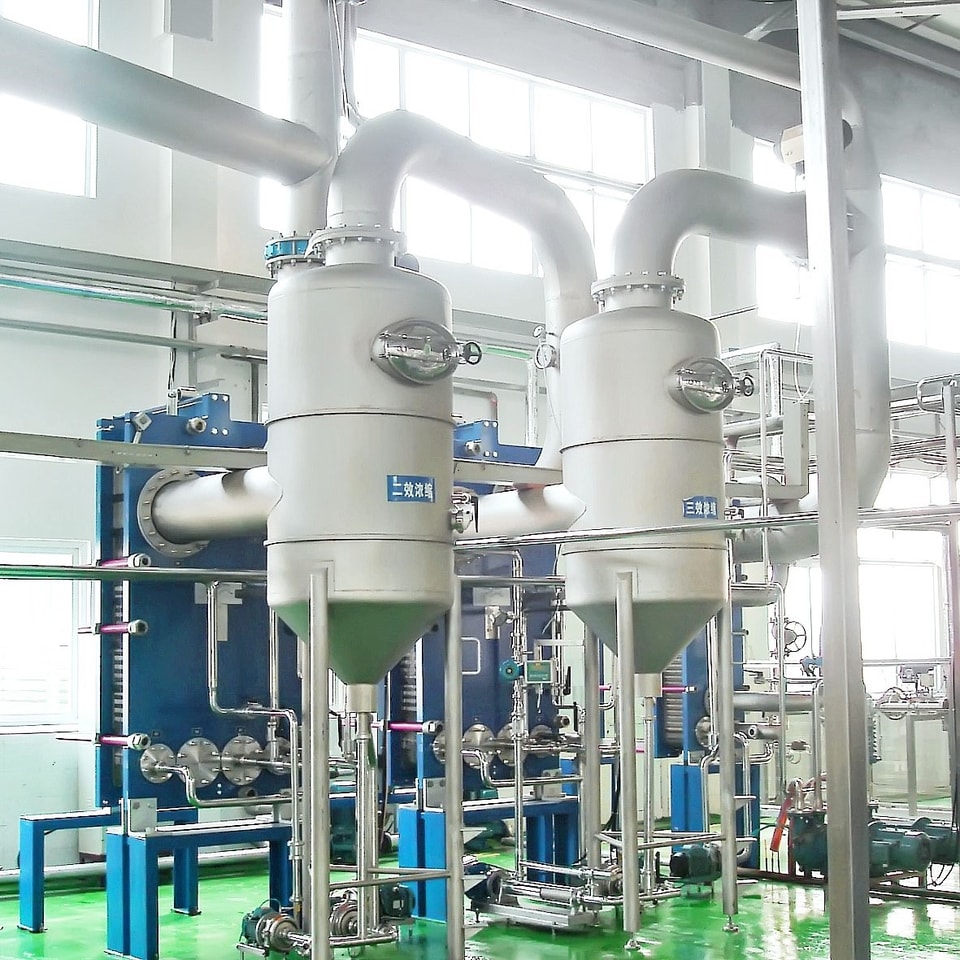

Thiết bị bay hơi tuần hoàn cưỡng bức
- Điện thoại:+86-21-67322591
- Email:master@shbenyou.com
- WhatsApp:8615618668723
thông tin
Thiết bị bay hơi tuần hoàn cưỡng bức là một thiết bị bay hơi có thể xử lý hiệu quả các dung dịch có nồng độ cao. Thiết bị sử dụng bơm tuần hoàn cưỡng bức để nhanh chóng đối lưu dung dịch bên trong ống trao đổi nhiệt, nhằm nâng cao tốc độ bay hơi và hiệu quả truyền nhiệt.
Nguyên lý làm việc của thiết bị bay hơi tuần hoàn cưỡng bức như sau:
1. Sau khi dung dịch đi vào thiết bị, nó được trao đổi nhiệt qua bộ gia nhiệt sơ bộ và được gia nhiệt đến nhiệt độ gần điểm sôi, giúp nâng cao hiệu suất bay hơi.
2. Dung dịch đã được gia nhiệt sơ bộ đi vào thân chính của thiết bị bay hơi, nơi xảy ra trao đổi nhiệt với ống trao đổi nhiệt trên thành trong của thiết bị. Thiết bị được trang bị bơm tuần hoàn cưỡng bức, có thể nhanh chóng tuần hoàn dung dịch, tạo ra chuyển động đối lưu mạnh, duy trì tiếp xúc tốt giữa dung dịch và bề mặt ống trao đổi nhiệt, đồng thời tăng nhanh tốc độ truyền nhiệt.
3. Do tác động của bơm tuần hoàn cưỡng bức, dung dịch sẽ liên tục tuần hoàn trong thiết bị bay hơi, giúp quá trình bay hơi đồng đều và hiệu quả hơn. Đồng thời, dưới tác dụng của tuần hoàn cưỡng bức, các chất rắn trong dung dịch cũng được giữ ở trạng thái lơ lửng, khó bám cáu cặn hoặc lắng đọng trên bề mặt trao đổi nhiệt.
Trong quá trình bay hơi, nước trong dung dịch dần dần bốc hơi, trong khi chất cô đặc dần tăng lên. Dung dịch cô đặc cuối cùng được xả ra qua cửa ra ở đáy thiết bị bay hơi, còn hơi nước sinh ra do bay hơi được xả ra qua cửa ra ở đỉnh thiết bị bay hơi.
Thiết bị bay hơi tuần hoàn cưỡng bức có các ưu điểm sau:
1. Hiệu suất cao và tiết kiệm năng lượng: Nhờ tuần hoàn cưỡng bức, có thể đạt được truyền nhiệt và bay hơi tốc độ cao ở nhiệt độ tương đối thấp, giúp nâng cao đáng kể hiệu suất sử dụng nhiệt của thiết bị và giảm tiêu hao năng lượng.
2. Xử lý dung dịch nồng độ cao: Do hiệu ứng đối lưu mạnh, thiết bị bay hơi tuần hoàn cưỡng bức có thể xử lý dung dịch nồng độ cao, đặc biệt phù hợp với các dung dịch có độ nhớt cao hoặc chứa hạt rắn.
3. Khả năng chống bám cặn mạnh: Tuần hoàn cưỡng bức ngăn các chất rắn bám cặn và lắng đọng trên bề mặt ống trao đổi nhiệt, giúp kéo dài tuổi thọ thiết bị và giảm tần suất bảo trì, vệ sinh.
Thiết bị bay hơi tuần hoàn cưỡng bức được sử dụng rộng rãi trong các ngành như hóa chất, thực phẩm và dược phẩm, đóng vai trò quan trọng trong các quá trình như cô đặc dung dịch và xử lý nước thải. Khi thiết kế cần lựa chọn hợp lý dựa trên các yếu tố như tính chất dung dịch, nhiệt độ điểm sôi và vật liệu ống trao đổi nhiệt để đạt hiệu quả vận hành và lợi ích kinh tế tốt nhất.
Đặc tính hiệu năng
Ngoại hình đẹp, thiết kế hợp lý của cả hệ thống, vận hành ổn định, hiệu suất cao, tiết kiệm năng lượng, tiêu thụ hơi thấp;Tỷ lệ cô đặc cao, kiểu tuần hoàn cưỡng bức, giúp chất lỏng có độ nhớt cao dễ chảy để bay hơi, thời gian cô đặc ngắn.
Thiết kế đặc biệt, thông qua thao tác đơn giản có thể chuyển đổi hiệu ứng, đáp ứng sản xuất nhiều loại sản phẩm khác nhau.
Nhiệt độ bay hơi thấp, nhiệt được sử dụng triệt để, vật liệu lỏng được gia nhiệt nhẹ nhàng, phù hợp để cô đặc vật liệu nhạy nhiệt;
Nhờ tuần hoàn cưỡng bức trong thiết bị bay hơi, gia nhiệt đồng đều trong ống, hệ số truyền nhiệt cao, có thể ngăn hiện tượng "cháy khô";
Chất lỏng được tách một lần nữa sau khi đi vào bộ tách, tăng cường hiệu quả phân tách; giúp toàn bộ thiết bị có độ linh hoạt vận hành rộng;
Toàn bộ thiết bị có kết cấu gọn, diện tích chiếm chỗ nhỏ, cấu trúc đơn giản và trơn tru, đại diện cho xu hướng phát triển của các bộ thiết bị bay hơi quy mô lớn;
Cấp liệu liên tục, mức chất lỏng cấp liệu và nồng độ yêu cầu có thể được kiểm soát;
Bay hơi: thiết kế theo yêu cầu của khách hàng.
Phạm vi áp dụng

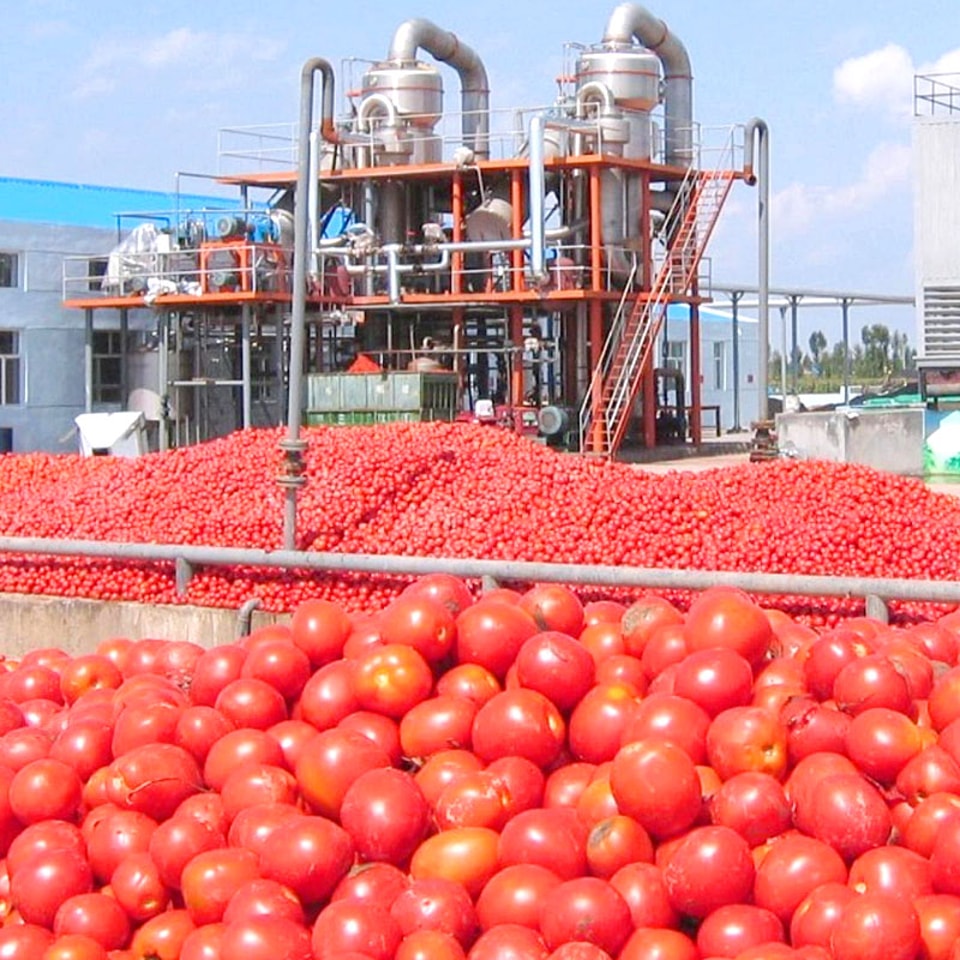

Phạm vi sử dụng: thiết bị bay hơi tuần hoàn cưỡng bức loại một hiệu, hai hiệu, ba hiệu và đa hiệu, phù hợp cho cô đặc ở nhiệt độ thấp đối với các dung dịch có nồng độ cao, độ nhớt cao, chứa chất rắn không hòa tan trong các lĩnh vực như thực phẩm, dược phẩm, hóa chất, công nghệ sinh học, kỹ thuật môi trường, tái chế chất thải và các ngành khác.
Đặc tính
1. Áp dụng kiểu hai hiệu, hệ số sử dụng hơi cao, tiêu hao năng lượng thấp;
2. Quy trình khép kín hoàn toàn, bay hơi nhanh ở nhiệt độ thấp, giữ được tốt màu sắc, hương vị và mùi tự nhiên.
3. Gia nhiệt nhanh, hiệu suất cao và khả năng chống bám cặn mạnh.
4. Khi tỷ lệ cô đặc ở quy mô lớn, sản phẩm giữa các hiệu có thể tuần hoàn riêng biệt, do đó tỷ lệ cô đặc có thể được điều chỉnh trên phạm vi rộng.
Thông số kỹ thuật
Thiết kế bay hơi theo nhu cầu của khách hàng
Mẫu | BYQX-2-3 | BYQX-2-5 | BYQX-2-10 | BYQX-2-20 | BYQX-2-30 |
Lượng nước bay hơi (kg/h) | 3000 | 5000 | 10000 | 20000 | 30000 |
Tiêu hao hơi nước (t/giờ) | 1.2-1.65 | 2-2.75 | 4-5.5 | 8-11 | 12-16.5 |
Áp suất hơi (MPa) | 0.4-0.8 | ||||
Lượng nước bay hơi/1 tấn hơi | 1.8-2.5 | ||||
Kích thước bên ngoài (D x R x C) m | 6.7x4.4x8.6 | 7.2x4.8x11.5 | 8.5x5.4x11.5 | 9.6x6x13.5 | 13x6.5x13.5 |
