thông tin

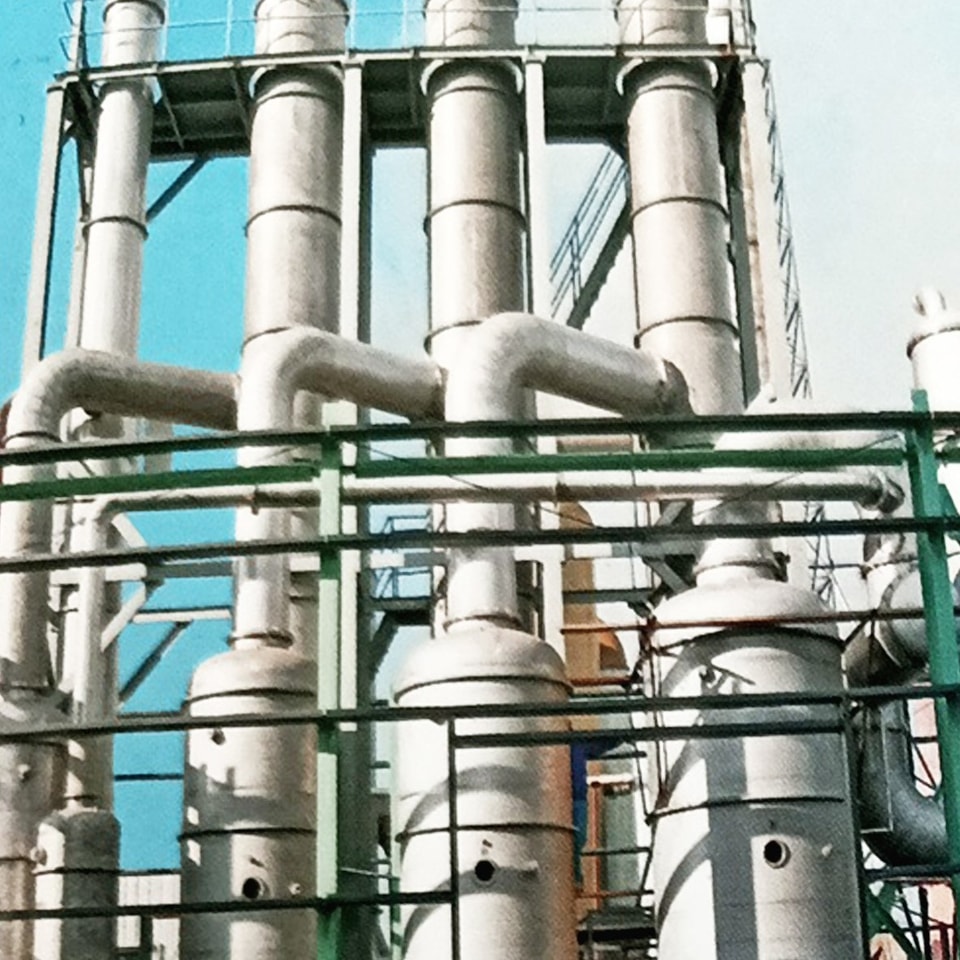

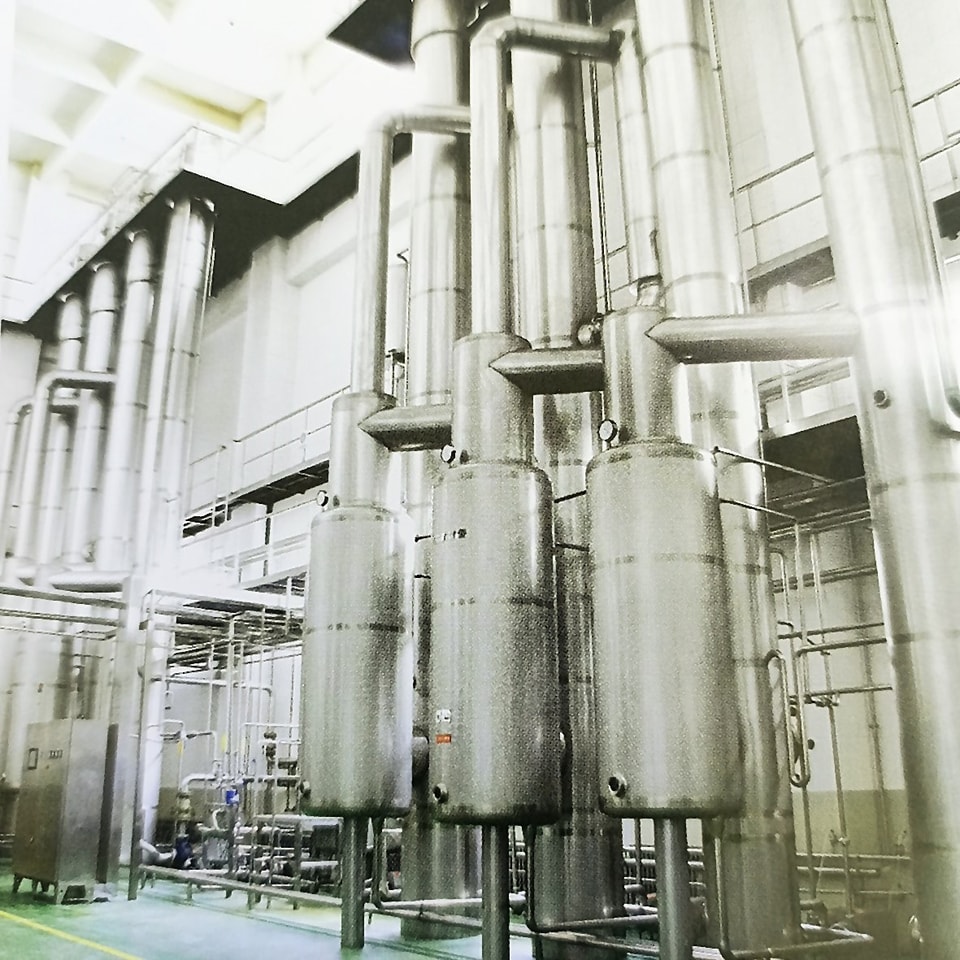

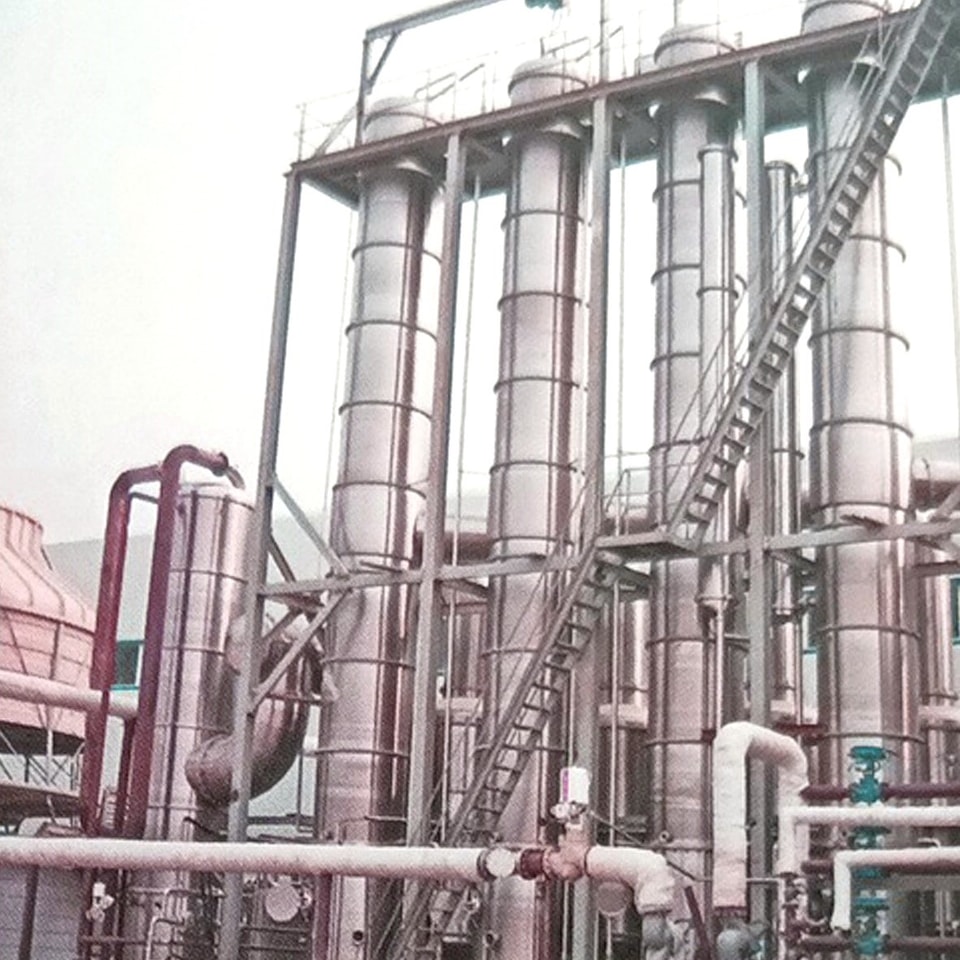

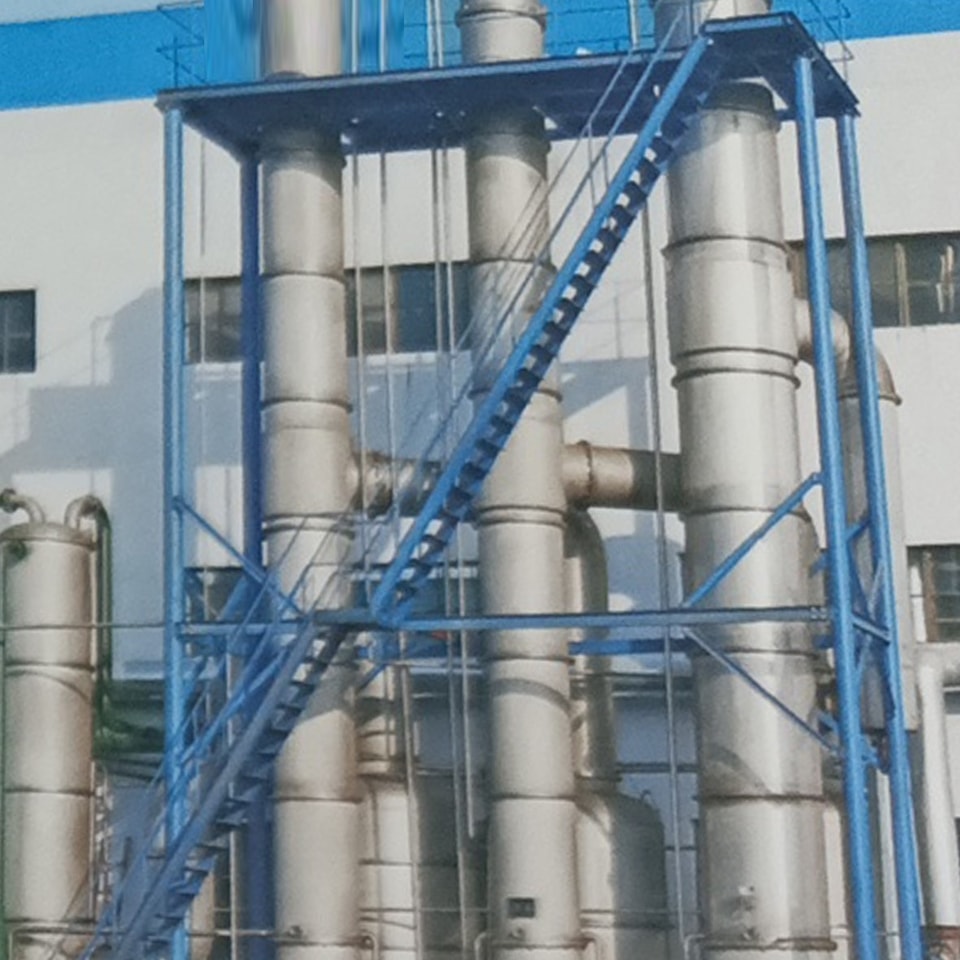

Thiết bị bay hơi màng rơi ba hiệu ứng là một thiết bị bay hơi và cô đặc chất lỏng hiệu quả, hoạt động dựa trên nguyên lý bay hơi và thu hồi nhiệt. Thiết bị chủ yếu gồm các bước sau:

1. Gia nhiệt và bay hơi:Dịch nguyên liệu được phân bố đều từ đỉnh thiết bị bay hơi xuống thành ngoài của ống gia nhiệt, tạo thành một màng mỏng. Khi nguồn nhiệt (thường là hơi nước) truyền nhiệt qua thành trong của ống gia nhiệt, lớp chất lỏng dạng màng nhanh chóng được đun đến điểm sôi, tạo ra rất nhiều bọt hơi. Đây là một quá trình truyền nhiệt nhanh.
2. Bay hơi nhiều cấp:“Ba hiệu ứng” nghĩa là hệ thống gồm ba thiết bị bay hơi nối tiếp nhau. Hơi thứ sinh ra ở thiết bị bay hơi thứ nhất (hiệu ứng thứ nhất) được dùng làm nguồn nhiệt cho thiết bị bay hơi tiếp theo (hiệu ứng thứ hai), và hơi sinh ra ở hiệu ứng thứ hai được cấp cho hiệu ứng thứ ba. Việc tận dụng nhiệt ẩn của hơi nước theo từng bước như vậy giúp thu hồi và sử dụng năng lượng nhiệt một cách hiệu quả.
3. Thu hồi ngưng tụ:Hơi nước sinh ra ở mỗi giai đoạn bay hơi sẽ được ngưng tụ trở lại trong bình ngưng riêng của mình, và nước ngưng này có thể được tái chế, tái sử dụng khi cần để giảm tiêu thụ tài nguyên nước.
4. Vận hành chân không:Toàn bộ quá trình bay hơi thường được thực hiện trong trạng thái chân không, giúp hạ thấp điểm sôi của nguyên liệu, tiết kiệm năng lượng và ngăn ngừa sự phân hủy nhiệt của các vật liệu nhạy nhiệt.
5. Vận hành liên tục:Thiết bị bay hơi màng rơi ba hiệu ứng được thiết kế để nạp liệu và xả liệu liên tục, phù hợp cho sản xuất liên tục quy mô lớn và nâng cao hiệu suất sản xuất.

Các điểm nổi bật kỹ thuật của thiết bị bay hơi màng rơi ba hiệu ứng chủ yếu tập trung vào các khía cạnh sau:

1. Hiệu suất cao và tiết kiệm năng lượng:Thông qua hệ thống bay hơi ba cấp, nhiệt ẩn của hơi nước được tận dụng tối đa, nâng cao đáng kể hiệu suất sử dụng nhiệt năng và giảm mạnh mức tiêu thụ năng lượng so với bay hơi một hiệu ứng.
2. Tốc độ bay hơi nhanh và hiệu suất truyền nhiệt cao:Phương pháp bay hơi màng rơi tạo thành một lớp màng chất lỏng cực mỏng trên bề mặt gia nhiệt, làm tăng diện tích truyền nhiệt, đẩy nhanh tốc độ bay hơi và đảm bảo hiệu suất truyền nhiệt cao.

3. Khả năng thích ứng mạnh và năng suất xử lý lớn:Phù hợp để xử lý các vật liệu nhạy nhiệt, có độ nhớt cao và dễ kết tinh. Chế độ vận hành liên tục phù hợp với nhu cầu sản xuất quy mô lớn và có năng lực xử lý mạnh.
4. Điều khiển tự động, dễ vận hành:Được trang bị hệ thống điều khiển tự động hiện đại, có thể kiểm soát chính xác nhiều thông số của quá trình bay hơi, giảm sự can thiệp thủ công, đồng thời nâng cao độ an toàn và tính ổn định trong sản xuất.

5. Kết cấu gọn nhẹ, chiếm ít diện tích:So với các thiết bị bay hơi truyền thống, thiết kế tích hợp của thiết bị bay hơi màng rơi ba hiệu ứng giúp tiết kiệm không gian đáng kể và phù hợp hơn với bố trí của các nhà máy hiện đại.
6. Dễ vệ sinh và bảo trì:Thiết kế mô-đun giúp việc vệ sinh và bảo trì thiết bị thuận tiện hơn, đảm bảo tiêu chuẩn vệ sinh trong quá trình sản xuất và kéo dài tuổi thọ thiết bị.
7. Thân thiện với môi trường:Trong khi giảm tiêu thụ hơi nước, lượng nước làm mát sử dụng cũng được giảm, và quá trình bay hơi được thực hiện theo dạng khép kín, giúp giảm ô nhiễm môi trường và đáp ứng yêu cầu sản xuất xanh.

Những ưu điểm công nghệ này khiến thiết bị bay hơi màng rơi ba hiệu ứng trở thành lựa chọn lý tưởng cho các quy trình cô đặc hiệu quả và thân thiện với môi trường trong nhiều ngành công nghiệp.

Nhờ đặc tính dòng chảy màng mỏng, thiết bị bay hơi màng rơi có độ nhạy với cáu cặn và tạp chất tương đối thấp.

Ứng dụng

Thiết bị bay hơi màng rơi ba hiệu ứng đã được ứng dụng rộng rãi trong nhiều ngành nhờ khả năng bay hơi hiệu quả và đặc tính tiết kiệm năng lượng tốt. Dưới đây là một số trường hợp ứng dụng điển hình:

1.Ngành thực phẩm:Trong quá trình cô đặc nước ép trái cây, sữa, gia vị, v.v., thiết bị bay hơi màng rơi ba hiệu ứng có thể giữ hiệu quả màu sắc, hương thơm và hương vị của sản phẩm gốc, đồng thời giảm đáng kể độ ẩm, nâng cao nồng độ sản phẩm và thời hạn bảo quản.

2. Ngành dược phẩm:Dùng để cô đặc các dịch chiết dược liệu Trung Quốc, dung dịch kháng sinh, v.v., nhằm đảm bảo các thành phần hoạt tính của thuốc không bị phá hủy, đáp ứng tiêu chuẩn GMP, đồng thời bảo đảm vệ sinh và an toàn trong quá trình sản xuất.

3. Ngành hóa chất:Trong quá trình thu hồi dung môi hữu cơ, xử lý nước thải và tinh chế sản phẩm hóa chất, thiết bị bay hơi ba hiệu ứng có thể tách và cô đặc hiệu quả các thành phần hữu ích, giảm phát thải chất thải và tối ưu chi phí sản xuất.

4. In ấn và nhuộm dệt may:Xử lý nước thải in nhuộm, tái chế thuốc nhuộm và nước, giảm ô nhiễm môi trường, đồng thời tiết kiệm tài nguyên nước và chi phí vật liệu nhuộm.

5. Chế biến sữa:cô đặc protein whey, khử nước lactose, v.v., để tăng giá trị gia tăng của sản phẩm, giảm phát thải chất thải và tối ưu tính bền vững của quy trình sản xuất.

6. Sản xuất tinh bột và đường rượu:Trong quá trình sản xuất các loại đường rượu như tinh bột ngô và siro mạch nha, thiết bị bay hơi ba hiệu ứng được sử dụng để tăng nồng độ đường, giảm tiêu hao năng lượng cho công đoạn kết tinh tiếp theo và nâng cao hiệu suất sản xuất tổng thể. Để cung cấp chi tiết trường hợp cụ thể hơn, tôi sẽ tìm kiếm một số câu chuyện thành công hoặc tổng quan dự án trong các ứng dụng thực tế.

Những trường hợp này cho thấy thiết bị bay hơi màng rơi ba hiệu ứng được ứng dụng rộng rãi và hiệu quả trong việc nâng cao hiệu suất sản xuất, thu hồi tài nguyên và bảo vệ môi trường.


Thông số thiết kế

3. Tiết kiệm năng lượng và bảo vệ môi trường

Hiệu quả của thiết bị bay hơi màng rơi ba hiệu trong tiết kiệm năng lượng và bảo vệ môi trường chủ yếu đến từ một số đặc điểm then chốt trong thiết kế và cơ chế vận hành của nó:

1. Bay hơi nhiều giai đoạn và thu hồi nhiệt: Thiết bị bay hơi ba hiệu vận hành ở nhiệt độ thấp hơn thông qua ba buồng bay hơi nối tiếp, sử dụng hơi thứ từ giai đoạn trước làm nguồn nhiệt cho giai đoạn sau. Thiết kế này giảm thiểu tối đa nhu cầu hơi cấp từ bên ngoài, qua đó giảm đáng kể tiêu thụ năng lượng.
2. Truyền nhiệt hiệu quả và công nghệ màng rơi: Trong quá trình bay hơi màng rơi, dung dịch nguyên liệu tạo thành một lớp màng mỏng trên bề mặt ống gia nhiệt để bay hơi nhanh, giảm điện trở nhiệt và nâng cao hiệu suất trao đổi nhiệt. Điều này không chỉ tăng tốc quá trình bay hơi mà còn giảm lãng phí năng lượng do thất thoát nhiệt.
3. Vòng kín và giảm phát thải: Hệ thống thường được thiết kế theo vòng kín để giảm xả trực tiếp hơi và nước ngưng. Đồng thời, nước ngưng có thể được tái sử dụng, giảm tiêu thụ nguồn nước ngọt và cũng giúp giảm ô nhiễm nhiệt.
4. Nguồn nhiệt thích ứng: Thiết bị bay hơi ba hiệu có thể linh hoạt thích ứng với nhiều nguồn nhiệt khác nhau, bao gồm nhiệt thải, v.v., từ đó nâng cao hơn nữa tính linh hoạt và hiệu quả sử dụng năng lượng, đồng thời giảm phụ thuộc vào các nguồn năng lượng truyền thống có phát thải carbon cao.
5. Điều khiển và tối ưu hóa thông minh: Hệ thống điều khiển tự động tích hợp có thể giám sát quá trình bay hơi theo thời gian thực, tối ưu hóa các thông số vận hành, tránh quá nhiệt hoặc gia nhiệt không đủ, và đảm bảo hệ thống luôn vận hành ở trạng thái tiết kiệm năng lượng nhất.
6. Tối ưu hóa vật liệu và kết cấu: Sử dụng vật liệu cách nhiệt hiệu suất cao để giảm thất thoát nhiệt, đồng thời tối ưu hóa kết cấu để giảm lực cản và nâng cao hiệu suất năng lượng tổng thể của hệ thống.

Thông qua việc ứng dụng các thiết kế và công nghệ này, thiết bị bay hơi màng rơi ba hiệu giúp giảm hiệu quả tiêu thụ năng lượng và tác động đến môi trường, đồng thời đáp ứng nhu cầu sản xuất, phù hợp với yêu cầu phát triển bền vững và bảo vệ môi trường của ngành công nghiệp hiện đại.

4. Đặc tính hiệu suất

1. Gia nhiệt bằng hơi đồng đều, hiệu suất truyền nhiệt cao và thời gian gia nhiệt ngắn;
2. Có thể tận dụng tối đa nhiệt thải làm nguồn nhiệt để giảm lượng hơi nguyên sinh;
3. Nguyên liệu được phân phối đều vào các ống gia nhiệt của thiết bị bay hơi thông qua bộ phận phân phối. Dưới tác động của trọng lực, chân không và luồng không khí, nguyên liệu tạo thành màng và chảy từ trên xuống dưới. Trong quá trình di chuyển, chúng trao đổi nhiệt với hơi gia nhiệt ở thành ngoài của ống gia nhiệt và bốc hơi;
4. Quá trình bay hơi diễn ra trong môi trường chân không, nhiệt độ bay hơi tương đối thấp, và thiết bị bay hơi khó bị đóng cặn;
5. Phù hợp cho quá trình bay hơi và cô đặc các nguyên liệu tạo bọt. Khi dung dịch nguyên liệu bay hơi dưới dạng màng trong ống gia nhiệt, tức là tạo thành sự tách pha hơi-lỏng. Đồng thời, ở đáy của hiệu, phần lớn dung dịch nguyên liệu được bơm ra ngoài, chỉ một phần nhỏ dung dịch nguyên liệu và toàn bộ hơi thứ đi vào bộ tách để tăng cường phân tách. Toàn bộ quá trình của dung dịch nguyên liệu không tạo ra quá nhiều va đập, tránh hình thành bọt;
6. Đối với quá trình bay hơi và cô đặc nước trái cây hoặc sản phẩm sữa, thiết bị cũng có thể có chức năng tiệt trùng. Nguyên liệu được gia nhiệt sơ bộ trước, sau đó đi vào bộ tiệt trùng, có thể đạt 90-125 độ và giữ trong khoảng 30-60 giây, sau đó đi vào thân hiệu. Nguyên liệu bốc hơi nhanh, nhiệt độ giảm đột ngột;
7. Thiết bị này có thể được trang bị hệ thống CIP để thực hiện vệ sinh tại chỗ. Toàn bộ thiết bị dễ vận hành, không có góc chết;
8. Có thể trang bị bơm phun hơi để giảm tiêu thụ hơi và tiết kiệm chi phí vận hành;
9. Cấp liệu và xả liệu liên tục;
10. Thiết bị này có thể được cấu hình với hệ thống điều khiển tự động có đầy đủ chức năng cấu hình, vận hành, giám sát và điều khiển. Hệ thống bao gồm giao diện truyền thông, hiển thị cảnh báo, in báo cáo, điều khiển và các bộ phận khác để thực hiện tự động hóa kiểm soát lượng cấp liệu, nhiệt độ gia nhiệt, nồng độ xả và vệ sinh.

Danh sách cấu hình thiết bị

6. Quy trình làm việc:

Hơi sơ cấp trước tiên đi vào buồng gia nhiệt giai đoạn một để gia nhiệt vật liệu, và trong điều kiện chân không, được đưa vào buồng bay hơi giai đoạn một qua các ống, vật liệu hồi lưu trở lại buồng gia nhiệt theo đường cong, sau đó được gia nhiệt lại rồi được đưa vào bộ phận bay hơi, tạo thành chu trình tuần hoàn. Khi dịch vật liệu được phun vào buồng bay hơi và tạo sương, hơi ẩm nhanh chóng bốc hơi, và hơi thứ cấp đã bay hơi đi vào buồng gia nhiệt giai đoạn hai để gia nhiệt vật liệu, và trong điều kiện chân không, được đưa vào buồng bay hơi giai đoạn hai qua các ống, vật liệu hồi lưu trở lại buồng gia nhiệt theo đường cong, sau đó được gia nhiệt thêm một lần nữa rồi được đưa vào bộ phận bay hơi, tạo thành chu trình tuần hoàn. Tiếp đó, dịch vật liệu được phun vào buồng bay hơi và tạo sương, hơi ẩm nhanh chóng bốc hơi, và hơi thứ cấp đã bay hơi đi vào buồng gia nhiệt giai đoạn ba để gia nhiệt vật liệu; cuối cùng hơi đi vào bình ngưng, được nước máy làm mát thành nước ngưng và xả ra cho đến khi đạt đến nửa mức của kính quan sát.
Độ ẩm trong vật liệu lỏng liên tục được bốc hơi và nồng độ tăng lên đến mức yêu cầu rồi được xả ra từ cửa ra.
Nhiệt độ nước làm mát sẽ tăng lên 30 - 40 độ sau khi trao đổi qua bình ngưng, và được đưa về nguồn nước cho sử dụng toàn nhà máy hoặc tuần hoàn qua tháp giải nhiệt.

Sơ đồ quy trình

7. Lắp đặt và chạy thử
Việc lắp đặt và chạy thử thiết bị bay hơi màng rơi ba hiệu ứng là những bước quan trọng để đảm bảo thiết bị vận hành hiệu quả và ổn định. Các bước cụ thể như sau:

1. Chuẩn bị lắp đặt:• Xác nhận tất cả các bộ phận và phụ kiện đã được chuyển đến công trường và hoàn tất kiểm tra chất lượng. Chuẩn bị các dụng cụ và thiết bị nâng cần thiết cho việc lắp đặt. Đảm bảo khu vực lắp đặt sạch sẽ và đáp ứng yêu cầu thi công.

2. Kiểm tra cơ bản và định vị:• Kiểm tra xem nền móng của từng cụm thiết bị bay hơi và thiết bị phụ trợ có đáp ứng yêu cầu của bản vẽ lắp đặt hay không. Sử dụng cần cẩu và các thiết bị khác để định vị chính xác thân thiết bị bay hơi, bộ gia nhiệt, bình ngưng và các bộ phận khác.

3. Kết nối đường ống:Theo bản vẽ thiết kế, kết nối các đường ống hơi, vật liệu, nước ngưng và thoát nước giữa các thiết bị bay hơi để đảm bảo tất cả các mối nối đều kín và không rò rỉ. Lắp đặt và điều chỉnh các loại van khác nhau, chẳng hạn như van đầu vào và đầu ra, van hơi, van xả nước ngưng, v.v.

4. Lắp đặt điện và thiết bị đo lường - điều khiển:Lắp đặt động cơ, tủ điều khiển, cảm biến nhiệt độ và áp suất, cùng các thiết bị khác; đi dây và chạy thử sơ bộ theo logic điều khiển, bao gồm lập trình PLC và kiểm tra xác minh.

5. Lắp ráp hệ thống chân không:Lắp đặt bơm chân không và các đường ống tương ứng để bảo đảm toàn bộ hệ thống đạt được độ chân không theo thiết kế.

6. Chạy thử từng máy:Thực hiện chạy thử riêng từng cụm thiết bị bay hơi và thiết bị phụ trợ của nó để kiểm tra xem chiều quay động cơ, đầu bơm, hiệu suất gia nhiệt, v.v. có đạt tiêu chuẩn hay không.

7. Hiệu chỉnh hệ thống:• Mở nguồn cấp hơi, từ từ gia nhiệt cho thiết bị bay hơi cấp 1, quan sát lưu lượng hơi, quá trình bay hơi của vật liệu và trạng thái vận hành của các thiết bị bay hơi cấp 2 và cấp 3. Điều chỉnh cân bằng áp suất và lưu lượng vật liệu giữa các hiệu để bảo đảm truyền nhiệt hiệu quả và đạt hiệu suất bay hơi như mong đợi.

8. Kiểm tra hiệu suất:Thực hiện kiểm tra vận hành đầy tải để đánh giá các chỉ tiêu quan trọng như tốc độ bay hơi, mức tiêu thụ năng lượng và chất lượng sản phẩm. Tinh chỉnh các thông số hệ thống dựa trên kết quả thử nghiệm cho đến khi đạt hiệu suất tối ưu.

9. Vệ sinh và khử trùng:Trước khi đưa vào sử dụng chính thức, hệ thống cần được vệ sinh và khử trùng kỹ lưỡng để bảo đảm đáp ứng các tiêu chuẩn vệ sinh sản xuất.

10. Đào tạo vận hành và bảo trì:Cung cấp hướng dẫn vận hành chi tiết và tài liệu bảo trì cho người vận hành; tổ chức đào tạo vận hành tại chỗ để bảo đảm đội ngũ thành thạo vận hành hằng ngày và các kỹ năng xử lý sự cố cơ bản.

11. Nghiệm thu cuối cùng:Tổ chức nghiệm thu dự án và nộp các tài liệu liên quan, bao gồm báo cáo lắp đặt và chạy thử, báo cáo kiểm tra hiệu suất, v.v. Bảo đảm mọi công việc hiệu chỉnh đều tuân thủ các tiêu chuẩn an toàn, bảo vệ môi trường và tiêu chuẩn ngành.

8. Thiết bị cô đặc màng rơi ba hiệu tùy chỉnh

Việc tùy chỉnh một thiết bị cô đặc màng rơi ba hiệu đòi hỏi phải lập kế hoạch cẩn thận để đáp ứng các nhu cầu sản xuất và điều kiện vận hành cụ thể. Dưới đây là các bước và lưu ý chính trong quá trình tùy chỉnh:

1. Phân tích yêu cầu:Trước hết, chúng tôi sẽ trao đổi chuyên sâu với bạn để hiểu rõ các yêu cầu cụ thể, bao gồm tính chất của vật liệu xử lý (như độ nhớt, độ nhạy nhiệt, tính kết tinh), công suất xử lý dự kiến, yêu cầu nồng độ sản phẩm, các loại năng lượng sẵn có và yêu cầu về bảo vệ môi trường.

2. Thiết kế quy trình:Dựa trên phân tích yêu cầu, đội ngũ kỹ sư của chúng tôi sẽ thiết kế quy trình bay hơi phù hợp và xác định các thông số bay hơi của từng giai đoạn trong thiết bị cô đặc ba hiệu, như chênh lệch nhiệt độ, độ chân không, v.v., để đảm bảo vận hành hiệu quả và ổn định.

3. Lựa chọn và tùy chỉnh thiết bị:• Thiết kế vùng gia nhiệt và bó ống: Tùy chỉnh kích thước, vật liệu (như thép không gỉ, titan) và cách bố trí các ống gia nhiệt theo công suất bay hơi và đặc tính vật liệu để tối ưu hiệu suất truyền nhiệt. Hệ thống điều khiển tự động: Thiết kế hệ thống PLC hoặc DCS đáp ứng nhu cầu điều khiển của bạn, cho phép kiểm soát chính xác các thông số quan trọng như nhiệt độ, lưu lượng và mức chất lỏng. Lựa chọn vật liệu: Chọn vật liệu tiếp xúc phù hợp dựa trên tính ăn mòn của từng loại vật liệu để đảm bảo độ bền của thiết bị. Giải pháp tiết kiệm năng lượng: Khảo sát khả năng áp dụng các công nghệ và thiết bị tiết kiệm năng lượng, như bay hơi chớp nhiều cấp và tích hợp hệ thống bơm nhiệt, nhằm nâng cao hơn nữa hiệu suất sử dụng năng lượng.

4. Thiết kế 3D và xác nhận:Cung cấp bản vẽ thiết kế 3D để bạn xem xét, hiển thị trực quan bố trí thiết bị và chi tiết kết cấu, đồng thời đảm bảo thiết kế đáp ứng điều kiện lắp đặt thực tế tại hiện trường.

5. Sản xuất và kiểm soát chất lượng:Sau khi xác nhận phương án của bạn, chúng tôi sẽ bắt đầu sản xuất theo yêu cầu và thực hiện kiểm soát chất lượng nghiêm ngặt trong suốt quá trình để đảm bảo mọi bước đều đáp ứng tiêu chuẩn thiết kế và các quy chuẩn ngành.

6. Hướng dẫn lắp đặt và chạy thử tại hiện trường:Cử đội ngũ kỹ thuật chuyên nghiệp đến hiện trường để hướng dẫn lắp đặt và tiến hành chạy thử hệ thống, đảm bảo thiết bị vận hành trơn tru.

7. Đào tạo và dịch vụ hậu mãi:Cung cấp đào tạo chuyên nghiệp cho người vận hành và hỗ trợ kỹ thuật hậu mãi lâu dài để đảm bảo đội ngũ của bạn có thể quản lý và bảo trì thiết bị hiệu quả.

Nếu bạn có nhu cầu về thiết bị cô đặc màng rơi ba hiệu tùy chỉnh, vui lòng cung cấp thông tin cụ thể hơn để chúng tôi có thể mang đến cho bạn các giải pháp và dịch vụ tùy chỉnh chính xác hơn.
