Bồn lên men, còn gọi là thiết bị lên men hoặc bioreactor, là thiết bị cốt lõi dùng để nuôi cấy vi sinh vật hoặc tế bào và thực hiện quá trình chuyển hóa sinh hóa trong quá trình lên men. Thiết bị này được sử dụng rộng rãi trong ngành thực phẩm (như sản xuất bia, sản xuất sữa chua), dược phẩm sinh học, hóa chất và nhiên liệu sinh học. Thiết kế của bồn lên men nhằm tạo ra một môi trường phù hợp để vi sinh vật có thể sinh trưởng, sinh sản và thực hiện các quá trình trao đổi chất đặc thù, từ đó tạo ra các sản phẩm cần thiết như cồn, axit lactic, kháng sinh hoặc nhiên liệu sinh học.
Các bộ phận chính của bồn lên men bao gồm:
1. Thân bồnthường được làm bằng vật liệu thép không gỉ, đảm bảo môi trường bên trong vô trùng và chịu được những thay đổi nhất định về áp suất và nhiệt độ.
2. Hệ thống khuấy: Thông qua cánh khuấy, vi sinh vật và chất dinh dưỡng trong môi trường nuôi cấy được trộn đều hoàn toàn, nâng cao hiệu suất truyền khối và tốc độ phản ứng sinh học.
3. Hệ thống thông gió và xả khí: Cung cấp đủ oxy cho vi sinh vật và loại bỏ các chất thải chuyển hóa như carbon dioxide.
4.Hệ thống kiểm soát nhiệt độ: Duy trì nhiệt độ không đổi bên trong bồn để tối ưu điều kiện sinh trưởng của vi sinh vật.
5. Cảm biến và hệ thống điều khiển: Giám sát và điều khiển các thông số quan trọng như giá trị pH, oxy hòa tan, nhiệt độ, v.v. bên trong bồn để đảm bảo quá trình lên men diễn ra như mong đợi.
6. Cổng xả và lấy mẫu: tạo điều kiện cho việc lấy mẫu kiểm tra định kỳ và thu hồi sản phẩm cuối. Quá trình lên men có thể bao gồm lên men hiếu khí (như lên men men bia) hoặc lên men kỵ khí (như quá trình lên men của một số vi khuẩn axit lactic), vì vậy cấu hình của bồn lên men sẽ được điều chỉnh theo yêu cầu công nghệ cụ thể.
Với sự tiến bộ của công nghệ, các bồn lên men hiện đại ngày càng có xu hướng tự động hóa và thông minh hóa, từ đó đạt được khả năng điều khiển chính xác hơn và hiệu suất sản xuất cao hơn.
Những điểm then chốt của công nghệ bồn lên men chủ yếu tập trung vào các khía cạnh sau để đảm bảo quá trình lên men sinh học hiệu quả, an toàn và có thể kiểm soát được:
1. Vật liệu và thiết kế: Lựa chọn vật liệu chống ăn mòn và dễ vệ sinh, chẳng hạn như thép không gỉ 304 hoặc 316L, cùng thiết kế bồn hợp lý để đảm bảo vận hành vô trùng và dễ bảo trì. Thân bồn phải có khả năng chịu được áp suất và nhiệt độ bên trong nhất định, đồng thời có khả năng cách nhiệt tốt.
2. Công nghệ khuấy và trộn: Áp dụng hệ thống trộn hiệu quả cao, chẳng hạn như thiết bị truyền động bằng động cơ với các cánh khuấy có hình dạng khác nhau, để cải thiện độ đồng đều của môi trường và hiệu suất truyền khối. Điều chỉnh tốc độ bằng biến tần có thể linh hoạt kiểm soát tốc độ khuấy để đáp ứng nhu cầu lên men ở các giai đoạn khác nhau.
3. Cấp và quản lý khí: Các hệ thống thông gió hiệu quả, như sục khí vi lỗ hoặc thông gió tia, đảm bảo cung cấp đủ oxy cho vi sinh vật. Đồng thời được trang bị hệ thống loại bỏ hoặc thu hồi CO2 để duy trì cân bằng khí và giảm nguy cơ ô nhiễm.
4. Kiểm soát nhiệt độ và pH: Hệ thống kiểm soát nhiệt độ độ chính xác cao, như áo gia nhiệt điện hoặc ống xoắn làm mát, kết hợp với van điều chỉnh tự động, đảm bảo nhiệt độ bên trong bồn ổn định. Sử dụng điện cực pH và hệ thống tự động bổ sung dung dịch axit-kiềm để duy trì môi trường pH lý tưởng.
5. Kiểm soát áp suất và an toàn: Được trang bị cảm biến áp suất và van an toàn, có thể duy trì trạng thái áp suất dương hoặc âm cần thiết cho quá trình lên men và nhanh chóng xả áp khi có bất thường, đảm bảo an toàn.
6. Giám sát trực tuyến và điều khiển tự động hóa: Tích hợp nhiều cảm biến (như oxy hòa tan, CO2, nhiệt độ, pH) và hệ thống điều khiển tự động để giám sát theo thời gian thực và tự động điều chỉnh quá trình lên men, nâng cao độ chính xác và hiệu quả của điều khiển công nghệ.
7. Vận hành vô trùng và CIP/SIP: Áp dụng khái niệm thiết kế vô trùng, đảm bảo vận hành vô trùng trong các công đoạn nạp liệu, lấy mẫu, xả liệu và các quy trình khác. Hỗ trợ vệ sinh tại chỗ (CIP, Clean in Place) và tiệt trùng tại chỗ (SIP, Sterilization-in-Place), đơn giản hóa quy trình vận hành và nâng cao hiệu suất sản xuất.
8. Tính linh hoạt và khả năng mở rộng: Thiết kế mô-đun cho phép các bồn lên men được ghép nối linh hoạt theo nhu cầu sản xuất, dễ dàng mở rộng hoặc điều chỉnh, đáp ứng yêu cầu sản xuất ở các quy mô khác nhau.
9. Quản lý và phân tích dữ liệu: Tích hợp hệ thống quản lý thông tin để ghi lại và phân tích dữ liệu quá trình lên men, cung cấp cơ sở tối ưu hóa điều kiện lên men và nâng cao chất lượng sản phẩm, đồng thời đạt được mục tiêu quản lý của nhà máy thông minh. Những điểm kỹ thuật này cùng nhau tạo nên nền tảng của công nghệ lên men hiện đại, thúc đẩy sự phát triển và đổi mới của ngành sản xuất sinh học.
Ứng dụng của bồn lên men bao phủ nhiều ngành công nghiệp, và chức năng cốt lõi của chúng là cung cấp môi trường có thể kiểm soát cho sự sinh trưởng và trao đổi chất của vi sinh vật, từ đó tạo ra nhiều sản phẩm chuyển hóa hữu ích.
Dưới đây là một số lĩnh vực ứng dụng chính:
Ngành thực phẩm và đồ uống: • Sản xuất bia rượu: sản xuất bia, rượu vang, rượu trắng và các loại đồ uống có cồn khác, tạo ra cồn thông qua quá trình lên men đường bằng nấm men. • Sản phẩm sữa, như sữa chua và phô mai, sử dụng vi khuẩn axit lactic để lên men lactose tạo ra axit lactic, làm thay đổi hương vị sản phẩm và kéo dài thời hạn sử dụng. • Bánh mì và làm bánh: quá trình lên men bột cũng sử dụng nấm men để tạo ra khí carbon dioxide, làm bột nở tăng thể tích. • Ngành dược phẩm sinh học: • Sản xuất kháng sinh: như penicillin, erythromycin, v.v., được tạo ra thông qua quá trình lên men vi sinh vật đặc hiệu. • Sản xuất vắc xin: một số vắc xin liên quan đến nuôi cấy vi sinh vật hoặc tế bào, và bồn lên men là một trong những thiết bị then chốt.
Sản xuất thuốc công nghệ sinh học, như các protein tái tổ hợp như insulin và hormone tăng trưởng, đòi hỏi môi trường vô trùng nghiêm ngặt và kiểm soát lên men chính xác. • Ngành hóa chất và nhiên liệu sinh học: • Bioethanol: là một dạng năng lượng tái tạo, được sản xuất thông qua quá trình lên men ngô, mía hoặc sinh khối cellulose. • Biodiesel: được sản xuất thông qua quá trình lên men và chuyển hóa vi sinh vật đối với các chất béo dầu. • Sản xuất axit hữu cơ, như axit citric, axit axetic, v.v., được sử dụng rộng rãi trong các ngành thực phẩm, dược phẩm và hóa chất.
Nông nghiệp và bảo vệ môi trường: • Phân bón sinh học: sử dụng vi sinh vật để lên men chất thải hữu cơ tạo ra phân hữu cơ và cải thiện độ phì của đất. • Xử lý nước thải: nước thải công nghiệp được xử lý thông qua quá trình lên men kỵ khí hoặc hiếu khí của các vi sinh vật đặc hiệu để loại bỏ các chất có hại. • Ngành sản phẩm chăm sóc sức khỏe và mỹ phẩm: • Sản phẩm probiotic, như đồ uống probiotic và viên nang, được sản xuất thông qua quá trình lên men các chủng vi khuẩn đặc hiệu. • Các thành phần chức năng, như axit hyaluronic và collagen, có thể được sử dụng trong sản phẩm chăm sóc da và sức khỏe và được chiết xuất thông qua lên men vi sinh vật.
Ứng dụng của bồn lên men không chỉ thúc đẩy đổi mới công nghệ trong các ngành truyền thống mà còn cung cấp sự hỗ trợ kỹ thuật mạnh mẽ cho nền kinh tế sinh học mới nổi, đồng thời là cầu nối quan trọng giữa nghiên cứu sinh học và sản xuất công nghiệp.

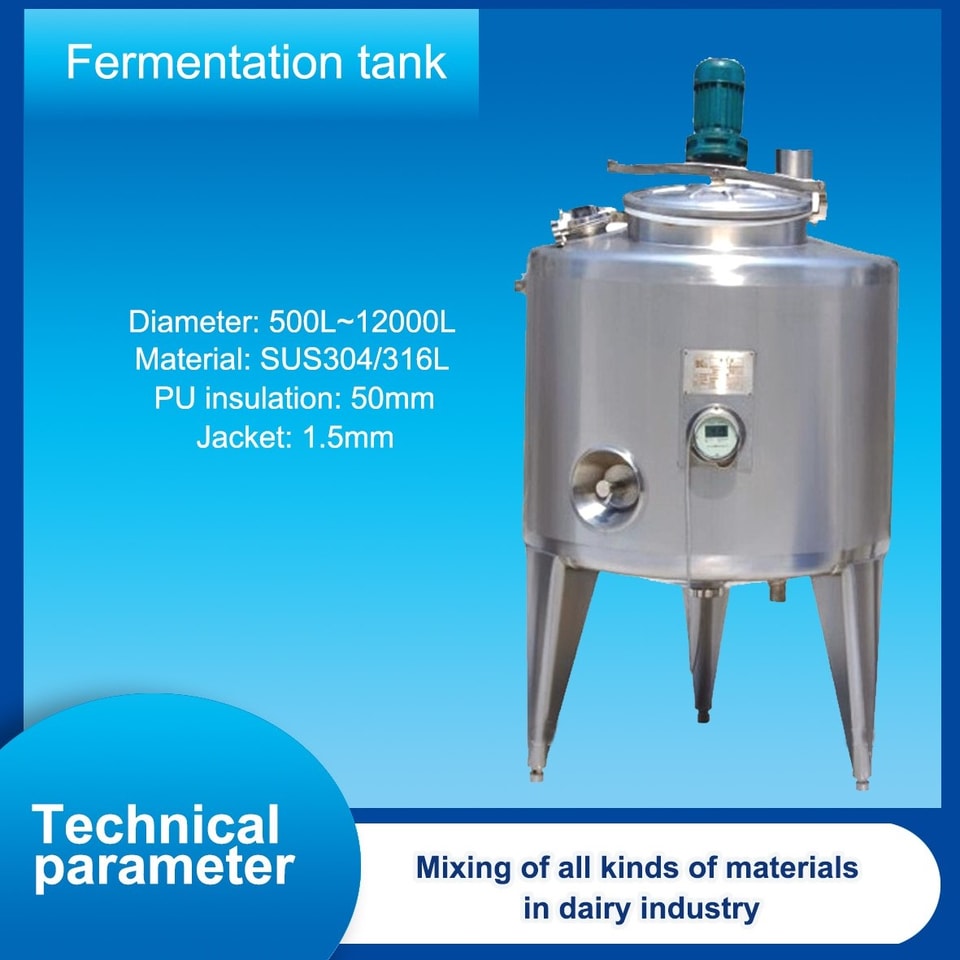

Thông số kỹ thuật
Mẫu | Đường kính | Đường kính ngoài | Chiều cao (mm) | Cách nhiệt (δ) | Áo bọc (δ) | Đường kính đầu vào/đầu ra |
BYFG-500 | φ500 | 800 | 2140 | 50 | 1.5 | φ38/φ51 |
BYFG-1 | φ1000 | 1050 | 2380 | 50 | 1.5 | φ38/φ51 |
BYFG-1.5 | φ1500 | 1180 | 2550 | 50 | 1.5 | φ38/φ51 |
BYFG-2 | φ2000 | 1340 | 2760 | 50 | 1.5 | φ38/φ51 |
BYFG-2.5 | φ2500 | 1420 | 2940 | 50 | 1.5 | φ38/φ51 |
BYFG-3 | φ3000 | 1540 | 3050 | 50 | 1.5 | φ38/φ51 |
BYFG-4 | φ4000 | 1650 | 3200 | 50 | 1.5 | φ38/φ51 |
BYFG-5 | φ5000 | 1780 | 3250 | 50 | 1.5 | φ38/φ51 |
BYFG-6 | φ6000 | 1900 | 3350 | 50 | 1.5 | φ38/φ51 |
BYFG-8 | φ8000 | 2100 | 3800 | 60 | 1.5 | φ65/φ51 |
BYFG-10 | φ10000 | 2300 | 4050 | 60 | 1.5 | φ65/φ51 |
BYFG-12 | φ12000 | 2520 | 4450 | 60 | 1.5 | φ65/φ51 |
Việc lắp đặt và chạy thử bồn lên men là một quy trình phức tạp và có tính chuyên môn cao, liên quan đến nhiều khía cạnh kỹ thuật như cơ khí, điện và điều khiển tự động.
Dưới đây là các bước cơ bản và lưu ý khi lắp đặt và chạy thử bồn lên men: Chuẩn bị trước khi lắp đặt
1. Đánh giá hiện trường: Xác nhận xem khả năng chịu tải của nền, diện tích không gian, điều kiện cấp điện nước, thông gió, v.v. tại vị trí lắp đặt có đáp ứng yêu cầu hay không.
2. Cơ sở hạ tầng: Thiết kế móng bê tông dựa trên trọng lượng và kích thước của bồn, đồng thời bảo đảm móng đã được bảo dưỡng đầy đủ trước khi lắp đặt.
3. Rà soát tài liệu kỹ thuật: Đọc kỹ hướng dẫn sử dụng thiết bị, tài liệu lắp đặt và bản vẽ để hiểu cấu trúc thiết bị, yêu cầu lắp đặt và các quy định an toàn.
Quá trình lắp đặt
1. Nâng lắp vào vị trí: Sử dụng thiết bị nâng chuyên dụng để cẩn thận đưa bồn lên men vào vị trí đã định, bảo đảm đặt xuống êm và đúng vị trí.
2. Kết nối đường ống và phụ kiện: bao gồm ống cấp liệu, ống xả, ống thoát khí, đường ống CIP, đường ống SIP, cáp cảm biến, v.v.; tất cả các mối nối phải được làm kín tốt để tránh rò rỉ.
3. Lắp đặt hệ thống điện và điều khiển tự động: Lắp đặt các bộ phận điện như động cơ, bộ điều khiển, cảm biến, v.v.; đi dây cáp và mạch điều khiển để bảo đảm an toàn và độ tin cậy của hệ thống điện.
4.Lắp đặt thiết bị an toàn: Lắp đặt đồng hồ áp suất, van an toàn, thiết bị xả khẩn cấp, v.v. để bảo đảm an toàn sản xuất.
Giai đoạn chạy thử
1. Thử áp lực nước: Thực hiện thử áp lực nước cho bồn và các đường ống kết nối để kiểm tra rò rỉ và xác minh khả năng kín của bồn.
2. Thử chạy không tải: Khởi động hệ thống khuấy, hệ thống điều khiển nhiệt độ, hệ thống thông gió, v.v.; tiến hành thử tuần hoàn nước vô trùng và quan sát trạng thái làm việc của từng hệ thống.
3. Hiệu chuẩn và hiệu chỉnh: Đối với cảm biến nhiệt độ, cảm biến pH, cảm biến oxy hòa tan, v.v., cần hiệu chuẩn để bảo đảm độ chính xác đo lường.
4. Thử nghiệm lên men mô phỏngThực hiện thử nghiệm lên men mô phỏng trong điều kiện vô trùng, kiểm tra độ ổn định và độ chính xác điều khiển của toàn bộ hệ thống, đồng thời điều chỉnh và tối ưu hóa các thông số khác nhau.
5. Làm sạch và khử trùngSau khi hoàn tất việc chạy thử, sẽ tiến hành vệ sinh CIP toàn diện và tiệt trùng SIP, đồng thời chuẩn bị cho sản xuất chính thức.
Lưu ý
An toàn là trên hếtTrong suốt quá trình lắp đặt và chạy thử, cần nghiêm túc tuân thủ các quy trình vận hành an toàn và mang đầy đủ trang bị bảo hộ cần thiết.Vận hành chuyên nghiệpViệc lắp đặt và chạy thử nên do kỹ thuật viên giàu kinh nghiệm thực hiện để tránh thao tác sai và làm hư hỏng thiết bị.Ghi chép và tài liệu hóaLập hồ sơ chi tiết cho từng bước vận hành và kết quả thử nghiệm, làm cơ sở cho công tác bảo trì và xử lý sự cố sau này.Kiểm soát môi trườngĐảm bảo môi trường lắp đặt và chạy thử sạch sẽ, đặc biệt trong môi trường vô trùng, để tránh nguy cơ nhiễm bẩn. Việc lắp đặt và chạy thử đúng cách của bồn lên men là yếu tố then chốt để đảm bảo hiệu suất sản xuất và chất lượng sản phẩm, vì vậy mỗi bước đều cần được thực hiện tỉ mỉ.
