Khi nhu cầu thị trường đối với dung dịch uống mở rộng từ “hiệu quả” sang “an toàn, ổn định và truy xuất nguồn gốc”, một dây chuyền sản xuất turnkey tự động hóa thực sự trở thành năng lực cạnh tranh cốt lõi của doanh nghiệp dược. Lấy một xưởng dung dịch uống điển hình có công suất 60–120 chai/phút làm ví dụ, bài viết này hệ thống hóa thành phần thiết bị, điểm nhấn kỹ thuật và logic thẩm định, giúp nhà ra quyết định hiểu trọn vẹn giá trị đằng sau mô hình “turnkey” chỉ trong một lần đọc.

1、1. Kiến trúc tổng thể: Logic ba tầng, truy cập trực tiếp một bước
Turnkey không phải là chồng chất thiết bị, mà là logic ba tầng “tiền xử lý – chiết rót – hậu xử lý”, lấy tự động hóa, số hóa và tuân thủ làm trục, đạt được “không cần can thiệp thủ công” từ lưu trữ nguyên liệu đến xếp chồng thành phẩm.

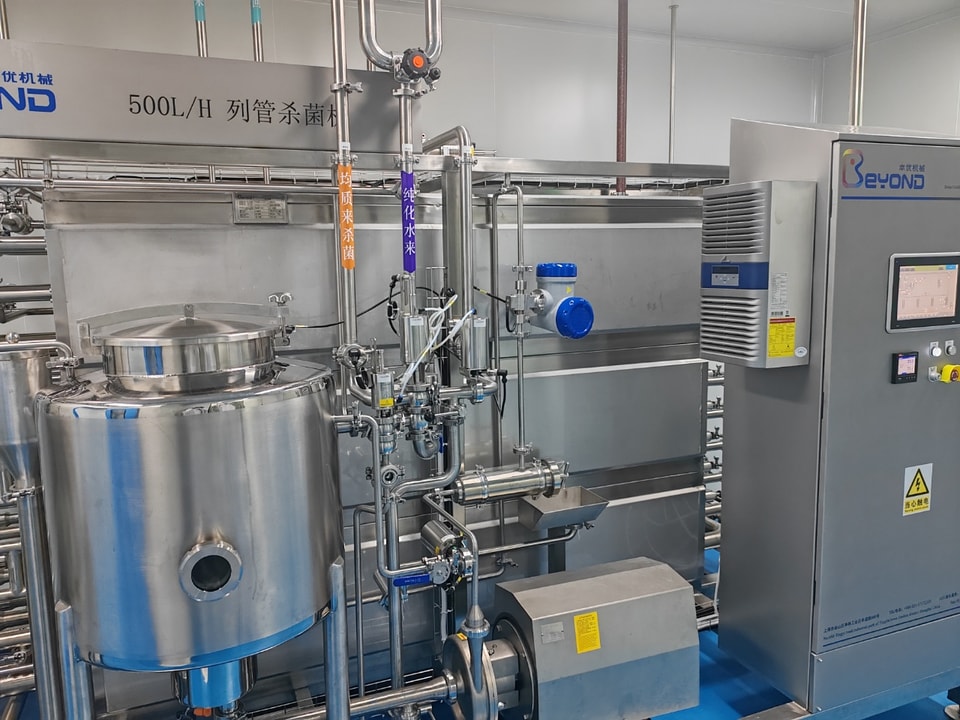

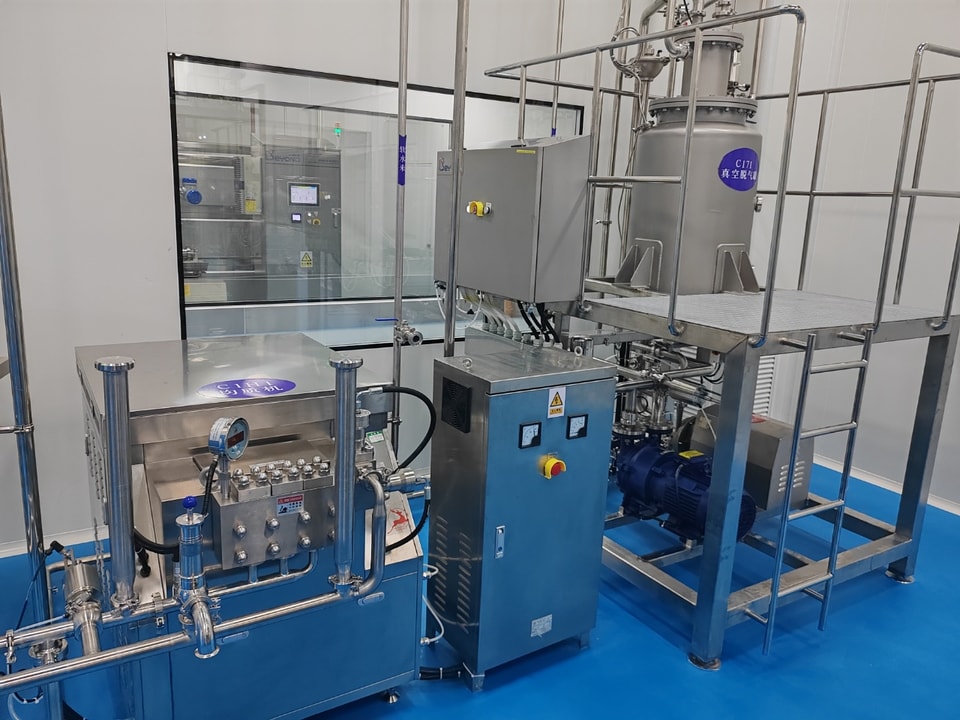

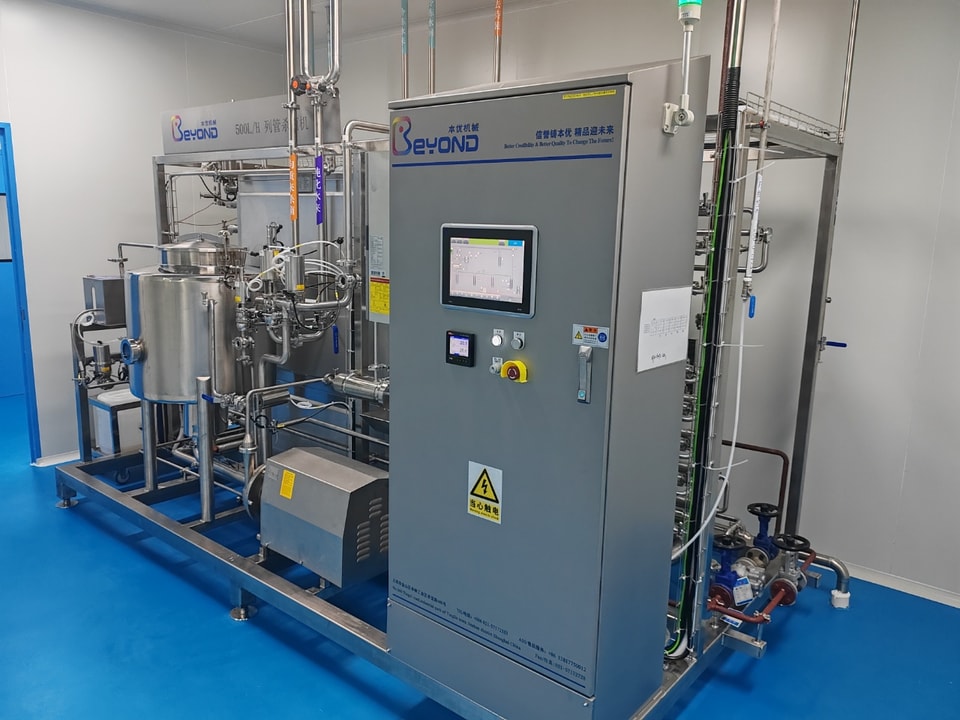

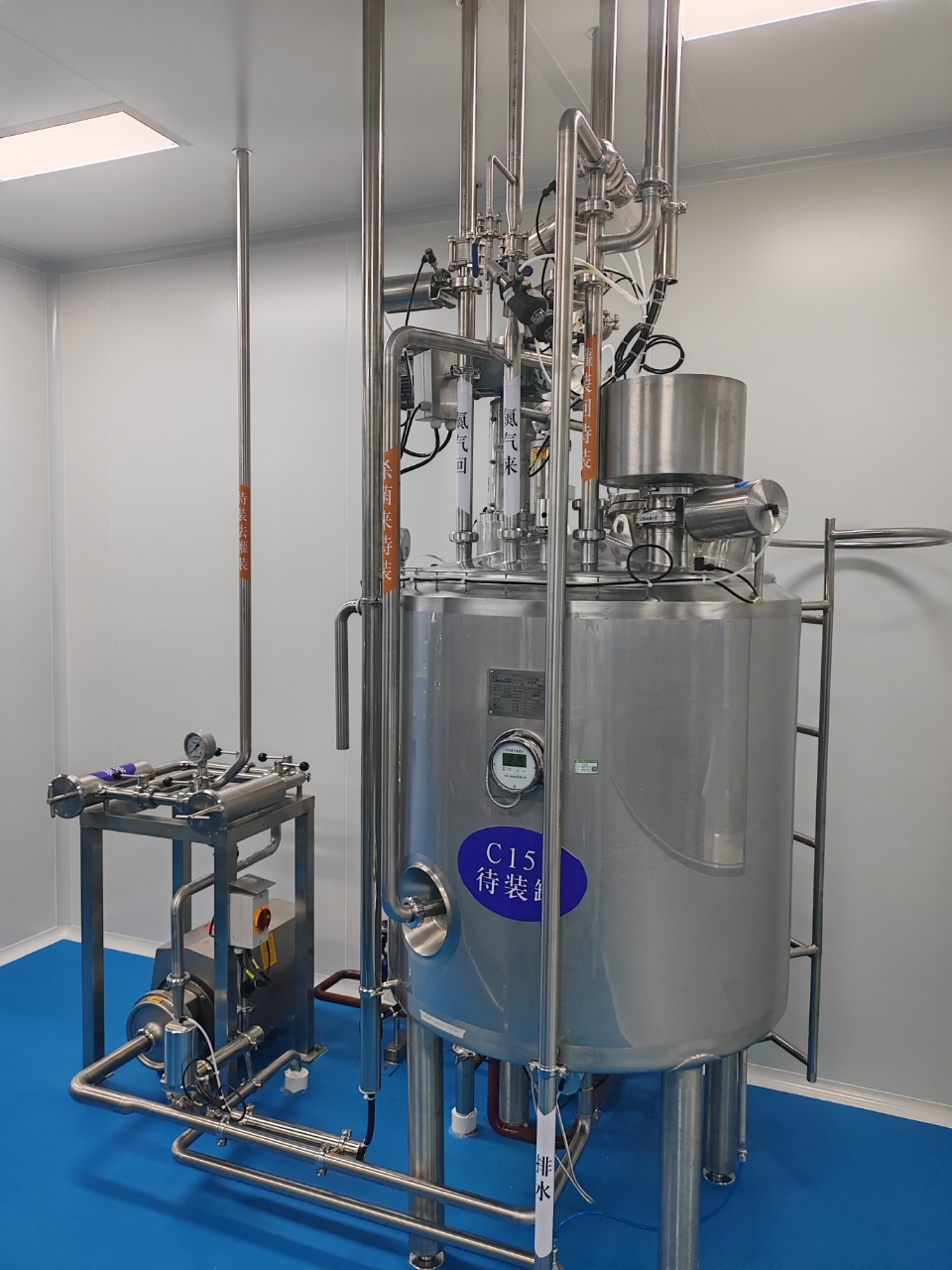

1. Tầng tiền xử lý: Nước tinh khiết, nước cất pha tiêm, trạm CIP/SIP, bồn phân phối, cụm tiệt trùng và lọc được bố trí tập trung theo thiết kế mô-đun; đường ống sử dụng thép không gỉ 316L đánh bóng điện hóa, Ra≤0,4 μm, tránh điểm chết.
2. Tầng chiết rót: Lấy máy tích hợp rửa, sấy, chiết rót và đóng kín (BFS hoặc máy truyền thống rửa, sấy, chiết rót và xoáy nắp) làm trung tâm, kết hợp cân kiểm tra online, kiểm tra thị giác và phát hiện oxy dư để đạt độ chính xác chiết rót ±0,5% và kiểm tra ngoại quan 100%.

3. Tầng hậu xử lýKết nối liền mạch giữa dán nhãn, đóng thùng, quấn màng và robot xếp pallet, xếp pallet tự động, cập nhật tồn kho theo thời gian thực, thực sự đạt được “sau khi soi đèn kiểm tra, không ai chạm vào chai nữa”.

2. Điểm nhấn thiết bị cốt lõi

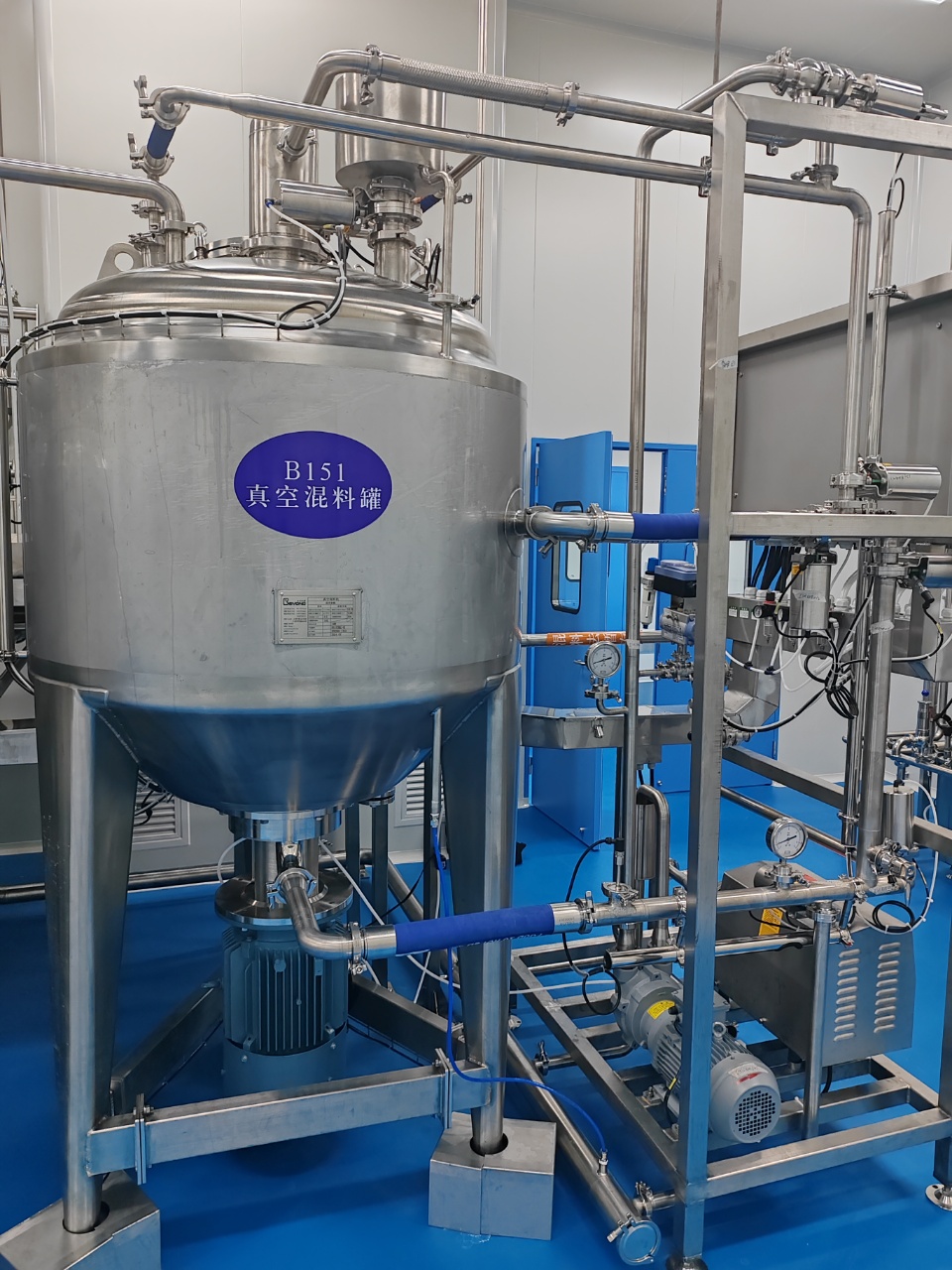

1. Hệ thống định lượng chất lỏng thông minh
- Áp dụng điều khiển vòng kín bằng khuấy từ trường + mô-đun cân, độ lệch nồng độ ≤ 0,3%.
- Trang bị cấp liệu tự động (trạm hút chân không/cấp liệu không bụi), giám sát online pH/độ dẫn điện/nhiệt độ và tự động lưu trữ dữ liệu vào MES.
- Bồn được tích hợp chương trình “một chạm CIP/SIP”, và việc thẩm tra làm sạch đáp ứng yêu cầu của thuốc vô trùng.
2. Máy tích hợp rửa, sấy, chiết rót và đóng kín
- Rửa chai: làm sạch 4 giai đoạn bằng siêu âm, nước tinh khiết, nước cất pha tiêm và khí nén, giảm 30% lượng nước tiêu thụ.
- Sấy: lò đường hầm dòng khí tầng lớp cấp 100.
- Chiết rót: bơm piston gốm, truyền động servo, phản hồi cân từng chai, hỗ trợ chuyển đổi nhiều quy cách.
- Đóng kín/đóng nắp: hút chân không + siết nắp bằng mô-men servo, tỷ lệ đạt yêu cầu ≥ 99,8%.
3. Kiểm tra online và truy xuất nguồn gốc
- Hệ thống thị giác: camera + thuật toán AI, có thể nhận diện đốm đen, chai nứt, chênh lệch mức dung dịch và nắp nhôm lệch vị trí.
- Cụm cân: cân động, độ chính xác ±10 mg, chai NG được tự động loại vào hộp cách ly.
- Truy xuất nguồn gốc ba cấp: mã hóa laser thân chai (mã cấp 3) → in thùng → RFID khay, đạt truy xuất toàn bộ nguyên liệu, nhân sự, môi trường, thiết bị và dữ liệu kiểm tra.
4. Đóng gói phía sau
- Máy đóng thùng robot tay nhện: liên kết đa trục servo, thích ứng nhiều loại thùng, tốc độ lên đến 150 thùng/phút.
- Robot xếp chồng: có dẫn hướng thị giác, sai số định vị pallet bằng 0.

- OEE của toàn dây chuyền ≥ 85%, và thời gian đổi mẻ được rút xuống trong vòng 30 phút.

3. Số hóa và tuân thủ
- Thu thập theo thời gian thực hơn 3000 điểm I/O, dữ liệu quan trọng được đồng bộ lên đám mây, hỗ trợ giám sát từ xa trên điện thoại và máy tính bảng.
- Hồ sơ lô điện tử (EBR) được tự động tạo và nhật ký kiểm tra tuân thủ 21 CFR Part 11.
- Dành sẵn giao diện digital twin, về sau có thể kết nối với hệ thống bảo trì dự đoán bằng AI để giảm rủi ro dừng máy.
4. Thẩm định và bàn giao
- Thẩm định tiệt trùng chuyên biệt, 3 lần chiết rót mô phỏng bằng môi trường nuôi cấy đều đạt yêu cầu;

- Khi bàn giao cuối cùng, khách hàng chỉ cần cung cấp nguyên liệu và nhãn là có thể sản xuất các lô thương mại.

Kết luận

Một dây chuyền sản xuất dung dịch uống turnkey tự động hóa hoàn toàn không chỉ là sự kết hợp của thiết bị, mà còn là sự tích hợp sâu giữa quy trình, quy định, số hóa và quản lý kỹ thuật. Nó giúp doanh nghiệp dược tập trung nhiều hơn vào nghiên cứu phát triển và marketing, đồng thời yên tâm giao “sản xuất ổn định và tuân thủ” cho dây chuyền sản xuất thông minh này.
