Tháp sấy phun là thiết bị dùng để biến đổi các chất lỏng thành dạng bột. Thiết bị phun nguyên liệu lỏng thành các hạt mịn vào luồng khí nóng để làm khô nhanh trong vài giây, từ đó thu được sản phẩm bột theo yêu cầu.
Nguyên lý làm việc của tháp sấy phun dựa trên công nghệ sấy phun. Công nghệ này tăng diện tích bề mặt của vật liệu bằng cách phun chất lỏng thành các hạt rất mịn, nhờ đó đẩy nhanh tốc độ bay hơi và quá trình sấy. Cụ thể, tháp sấy phun chủ yếu gồm các bước sau:
1. Chuẩn bị nguyên liệu:Chuẩn bị vật liệu lỏng cần sấy bằng thiết bị tiền xử lý (như máy trộn và máy khuấy), đồng thời thường điều chỉnh độ nhớt, độ hòa tan, nồng độ và các đặc tính khác.
2. Quá trình phun:Phun các vật liệu lỏng vào tháp sấy phun dưới dạng tia sương mịn thông qua vòi phun áp lực cao hoặc đầu phun ly tâm. Đồng thời đưa khí nóng vào để vật liệu lỏng tiếp xúc ngay với khí nóng.
3. Quá trình sấy:Khi các hạt phun đi vào luồng khí nóng và lập tức tiếp xúc với môi trường nhiệt độ cao, nước bên trong bốc hơi ngay thành hơi nước, làm các hạt dần co lại. Phần chất rắn còn lại nhanh chóng kết tụ thành bột và đi xuống đáy buồng sấy cùng với dòng khí nóng.
4. Thu gom và tách ly:Khí chứa các hạt bột được dẫn vào bộ tách từ đáy buồng sấy, các hạt rắn được tách ra bằng bộ lọc túi hoặc bộ tách ly tâm, đồng thời thu hồi tối đa lượng bột rắn có thể.
Thông qua quy trình này, tháp sấy phun có thể làm khô nhanh vật liệu lỏng thành bột mịn, với các ưu điểm sau: hiệu suất cao, hoàn thành quá trình sấy trong thời gian ngắn; khả năng kiểm soát tốt, có thể điều chỉnh các thông số xử lý theo nhu cầu; ứng dụng rộng rãi, có thể dùng cho chuyển đổi vật liệu trong các lĩnh vực như thực phẩm, dược phẩm, mỹ phẩm, thuốc bảo vệ thực vật, v.v.
Tóm lại, tháp sấy phun là một thiết bị công nghiệp phổ biến. Thông qua công nghệ sấy phun, vật liệu lỏng có thể nhanh chóng được chuyển thành dạng bột, và được ứng dụng rộng rãi trong các quá trình sấy và tạo hạt ở nhiều lĩnh vực khác nhau.
Đặc điểm:khí vào phía trên, khí xả phía trên, thân tháp rộng, kết tụ sơ cấp của giọt sương và kết tụ thứ cấp của bột mịn, cùng hệ thống sấy phun ba giai đoạn với tầng sôi tích hợp và tầng sôi rung, có chức năng sấy phụ trợ nhiệt độ cao và thấp cũng như làm nguội. Trong ngành công nghiệp quốc tế, thiết bị này còn được gọi là tháp sấy nhiệt độ thấp.
Đặc tính thiết bị của tháp sấy xả trên:
Thiết bị linh hoạt, thiết kế chuyên nghiệp và phù hợp với nhiều loại sản phẩm khác nhau;
Bộ phân phối khí, kiểm soát hoàn toàn lưu lượng và tốc độ luồng khí;
Vòi phun áp lực, kiểm soát hoàn toàn hướng của dòng phun sương;
Nhiều súng phun cho quá trình kết tụ một lần, bột mịn cho quá trình kết tụ hai lần và tạo hạt cho các sản phẩm có tính lưu động;
Kiểm soát kích thước hạt và cấu trúc của sản phẩm để giúp sản phẩm dễ hòa tan hơn.

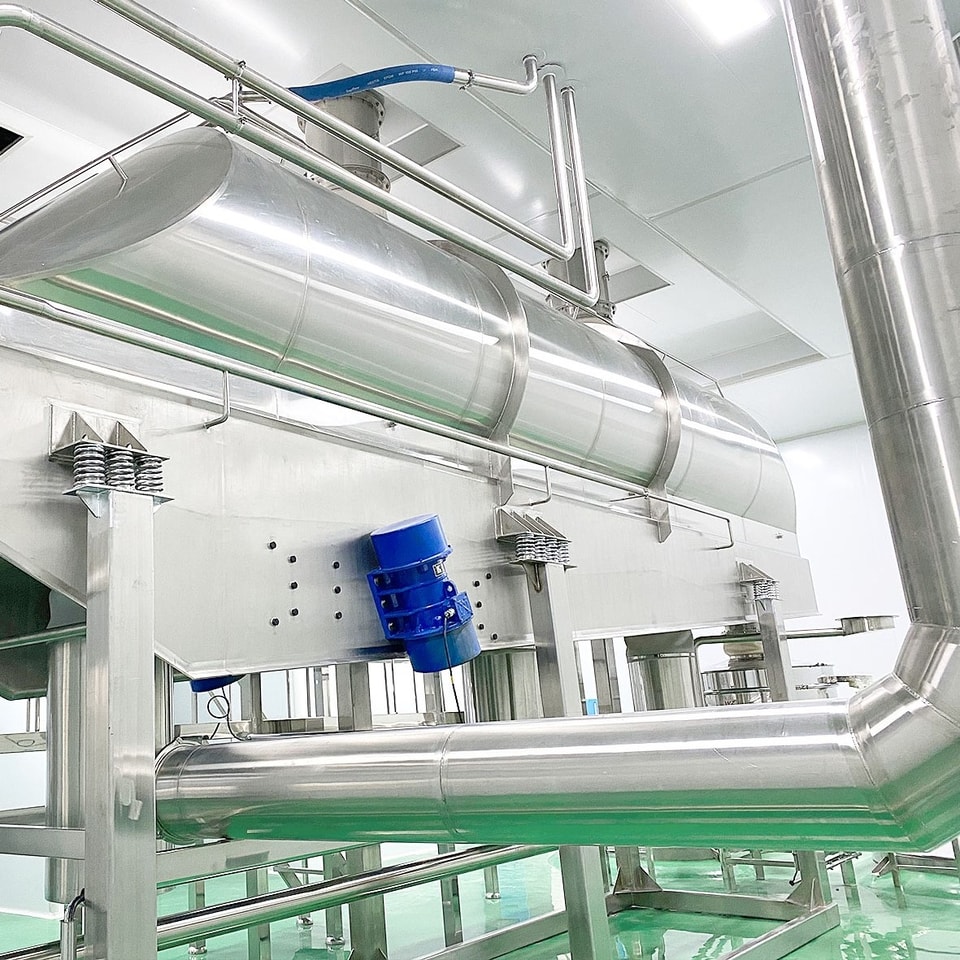

Nguyên lý làm việc cơ bản:Khí nóng nhanh chóng giao nhau với các giọt phun dưới sự bảo vệ của màn chắn gió vòng tròn thông qua bộ phân phối khí nóng dẫn hướng, khiến các giọt bốc hơi trong 0,4 giây. Áp suất của khí nóng làm bột khô nhanh chóng bị thổi vào tầng sôi tích hợp ở phía dưới. Luồng khí ít nhiệt thổi vào tầng sôi tích hợp thực hiện sấy phụ trợ lần hai cho sản phẩm, sau đó sản phẩm đi vào tầng sôi rung ba giai đoạn để sấy phụ trợ lần ba ở nhiệt độ thấp, rồi được làm nguội đến nhiệt độ đóng gói để đóng gói tạm thời. Bột mịn thu hồi bởi bộ thu bột cũng có thể được kết tụ và tạo hạt lần hai thông qua tầng sôi tích hợp ở phía trên hoặc phía dưới tháp, nhằm nâng cao khả năng hòa tan tức thời của sản phẩm.
Tháp sấy phun áp lực xả trên có thể được ứng dụng rộng rãi trong sấy phun các sản phẩm bột được tạo từ dung dịch, huyền phù và các chất lỏng khác có chứa chất khô, và có thể dùng trong nhiều lĩnh vực như thực phẩm, phụ gia, sinh học, dược phẩm, hóa chất, v.v.
Thiết kế tháp sấy phun hoàn hảo
Sản phẩm không bụi, khô ráo, an toàn và chống nổ, phạm vi ứng dụng rộng
Không tích tụ sản phẩm ở đáy tháp sấy
Thời gian sản xuất dài giúp giảm số lần vệ sinh CIP
Mức tiêu thụ năng lượng thấp nhờ xả khí ở nhiệt độ thấp
Vận hành ổn định, ít sự cố giúp giảm thời gian dừng máy và tiết kiệm năng lượng
Chất lượng bột thành phẩm tuyệt vời
Hình học đa diện hạt phun tối ưu của tháp sấy
Các hạt đã tạo hình có độ xốp cao và dễ hòa tan hơn
Sấy ba giai đoạn với tầng sôi tích hợp và tầng sôi ngoài trong tháp sấy
Sấy hỗ trợ nhiệt độ thấp giúp giảm tổn hại nhiệt cho sản phẩm
Khử ẩm và làm nguội sản phẩm cuối cùng để có thể đóng gói chặt
Dòng khí và sản phẩm
Bộ phun sương
Ống phun bột mịn ở ống trung tâm
Ba vòi phun quanh ống trung tâm
Phun chồng lấp bằng dãy vòi phun ngoại vi để tạo hạt
Tạo hạt hiệu suất cao
Tạo hạt bột mịn bằng ba vòi phun
Phun chồng lấp bằng các vòi phun khác
Vùng nhiệt độ thấp với dòng khí tốc độ cao và tầng sôi tích hợp
Tạo hạt mật độ thấp
Không cần tuần hoàn bột mịn
Tạo hạt phun không chồng lấp vòi phun
Kết tụ trong vùng nhiệt độ thấp giữa dòng khí tốc độ thấp và tầng sôi tích hợp
Ứng dụng sản phẩm:
Dây chuyền thiết bị hoàn chỉnh cho sữa bột, bột sữa công thức trẻ em, bột đậu nành, bột ngũ cốc thủy phân enzym, bột chất béo thực vật, bột dừa, bột rau quả, bột protein tách, thực phẩm y tế đặc biệt, đồ uống dạng rắn, hóa chất thực phẩm, phụ gia thực phẩm, dược sinh học, v.v.
Quy trình tùy chỉnh tháp sấy phun
Việc tùy chỉnh một tháp sấy phun là một quy trình phức tạp, bao gồm nhiều bước và các yếu tố kỹ thuật cần xem xét. Dưới đây là quy trình tùy chỉnh chi tiết:
1. Phân tích nhu cầu
• Trao đổi với khách hàng: Nắm rõ nhu cầu sản xuất, đặc tính sản phẩm (như độ nhớt, nồng độ, yêu cầu kích thước hạt, v.v.), năng lực sản xuất (công suất xử lý theo giờ) và tiêu chuẩn chất lượng của sản phẩm đầu ra.
• Xác định kịch bản ứng dụng: Tìm hiểu tháp sấy phun sẽ được dùng trong ngành nào (như sữa, thực phẩm, dược phẩm, v.v.) để lựa chọn cấu hình phù hợp.
2. Thiết kế sơ bộ
• Thiết kế quy trình: Xác định các thông số cụ thể của quá trình sấy dựa trên nhu cầu khách hàng, như nhiệt độ cấp liệu, nhiệt độ đầu ra, thời gian sấy, v.v.
Lựa chọn thiết bị: Chọn loại vòi phun phù hợp (quay hoặc áp lực), phương pháp gia nhiệt (gia nhiệt điện hoặc đầu đốt), thiết bị tách (cyclone tách bụi hoặc bộ lọc túi), v.v.
Lập kế hoạch bố trí: Quy hoạch tổng thể bố trí của tháp sấy, bao gồm vị trí và phương thức kết nối của các bộ phận như hệ thống cấp liệu, buồng sấy và hệ thống xử lý khí thải.
3. Thiết kế chi tiết
Thiết kế kết cấu: Thiết kế kết cấu của tháp sấy để bảo đảm độ bền và độ ổn định, đồng thời tính đến sự thuận tiện cho bảo trì và vệ sinh.
Lựa chọn vật liệu: Chọn các vật liệu chống ăn mòn và dễ vệ sinh như thép không gỉ, hợp kim nhôm, v.v. dựa trên đặc tính của nguyên liệu sản xuất và môi trường sử dụng.
Thiết kế hệ thống điều khiển: Thiết kế hệ thống điều khiển tự động bao gồm giám sát và điều chỉnh các thông số then chốt như nhiệt độ, áp suất và lưu lượng để vận hành dễ dàng và hiệu quả.
4. Chế tạo và lắp ráp
• Chế tạo linh kiện: Theo phương án thiết kế, chế tạo các bộ phận của tháp sấy để bảo đảm độ chính xác kích thước và độ nhẵn bề mặt đáp ứng yêu cầu.
Lắp ráp và chạy thử: Hoàn thiện lắp ráp tháp sấy tại nhà máy và tiến hành chạy thử sơ bộ để bảo đảm tất cả bộ phận hoạt động bình thường và các chỉ tiêu đều đạt yêu cầu thiết kế.
5. Lắp đặt và chạy thử tại hiện trường
Vận chuyển và lắp đặt: Vận chuyển tháp sấy đến địa điểm của khách hàng và lắp đặt theo bản vẽ thiết kế, bảo đảm nền móng thiết bị vững chắc và các kết nối đường ống chính xác.
Chạy thử tại hiện trường: Tiến hành chạy thử cuối cùng tại chỗ, điều chỉnh các thông số, bảo đảm tháp sấy vận hành ổn định trong điều kiện sản xuất thực tế và đáp ứng yêu cầu chất lượng sản phẩm.
Kiểm tra hiệu suất: Tiến hành kiểm tra hiệu suất của tháp sấy, ghi lại các dữ liệu, đánh giá hiệu quả sấy và năng lực sản xuất, đồng thời thực hiện điều chỉnh tối ưu nếu cần.
6. Đào tạo và bàn giao
• Đào tạo vận hành: Cung cấp cho khách hàng đào tạo về vận hành và bảo trì, giúp họ sử dụng thành thạo tháp sấy và nắm vững các phương pháp bảo dưỡng hằng ngày.
• Bàn giao tài liệu: Cung cấp đầy đủ các tài liệu kỹ thuật như hướng dẫn thiết bị, sổ tay vận hành, cẩm nang bảo trì, v.v., để thuận tiện cho việc sử dụng và quản lý sau này của khách hàng.
Dịch vụ sau bán hàng: Thiết lập hệ thống dịch vụ sau bán hàng, cung cấp dịch vụ kiểm tra định kỳ, xử lý sự cố và hỗ trợ kỹ thuật để đảm bảo thiết bị vận hành ổn định lâu dài.
7. Cải tiến liên tục
• Thu thập phản hồi: Thường xuyên thu thập phản hồi của khách hàng để nắm bắt các vấn đề và đề xuất cải tiến trong quá trình sử dụng thiết bị.
• Nâng cấp kỹ thuật: Dựa trên phản hồi của khách hàng và sự phát triển công nghệ, liên tục cải tiến và tối ưu hóa thiết kế cũng như hiệu suất của tháp sấy phun nhằm nâng cao chất lượng sản phẩm và trải nghiệm người dùng.
