Bộ trao đổi nhiệt dạng tấm


Bộ trao đổi nhiệt dạng tấm
- Điện thoại:+86-21-67322591
- Email:master@shbenyou.com
- WhatsApp:8615618668723
thông tin
Bộ trao đổi nhiệt dạng tấm là một thiết bị trao đổi nhiệt được sử dụng phổ biến để truyền nhiệt trong chất lỏng. Thiết bị gồm nhiều tấm kim loại được bố trí song song, trong đó một dòng chất lỏng chảy qua các kênh xen kẽ và dòng còn lại chảy qua các kênh liền kề, giúp truyền nhiệt giữa hai dòng.
Nguyên lý hoạt động của bộ trao đổi nhiệt dạng tấm như sau:

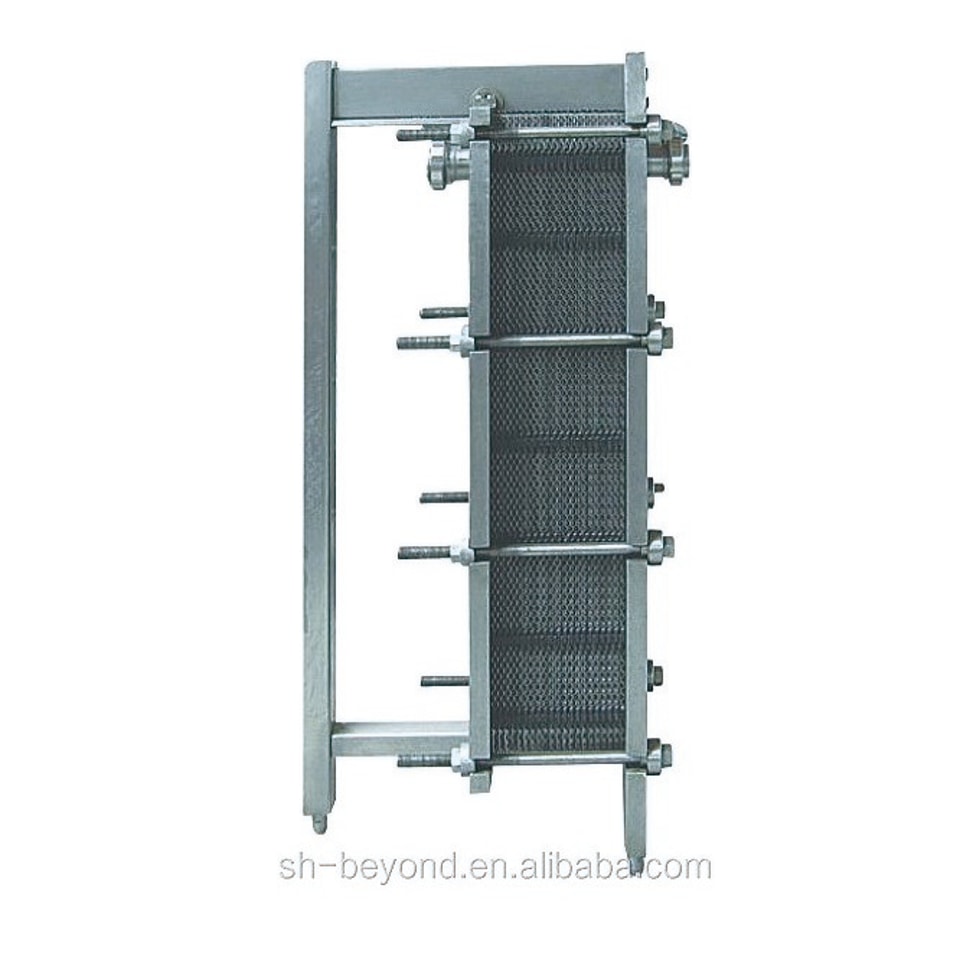

1. Cấu trúc tấm:Bộ trao đổi nhiệt dạng tấm được cấu tạo từ nhiều tấm mỏng, thường làm bằng kim loại (như thép không gỉ). Các tấm này được ghép lại với nhau thông qua gioăng làm kín và bộ phận siết chặt, tạo thành nhiều kênh dẫn.
2. Phân dòng chất lỏng:Hai chất lỏng khác nhau (có thể là lỏng hoặc khí) đi qua các kênh khác nhau của bộ trao đổi nhiệt dạng tấm. Một chất đi vào kênh xen kẽ, gọi là chất truyền nhiệt, còn chất kia đi qua các kênh liền kề, gọi là chất làm việc.
3. Trao đổi nhiệt:Khi chất truyền nhiệt và chất làm việc đi qua vách tấm, nhiệt được truyền từ chất có nhiệt độ cao sang chất có nhiệt độ thấp, từ đó thực hiện quá trình trao đổi nhiệt.
4. Các phương thức truyền nhiệt chính:Bộ trao đổi nhiệt dạng tấm chủ yếu truyền nhiệt qua đối lưu và dẫn nhiệt. Thông thường, chất truyền nhiệt và chất làm việc chảy chéo qua các kênh liền kề, nhờ đó tăng hiệu quả dẫn nhiệt và nâng cao hiệu suất trao đổi nhiệt.
5. Tách dòng chất lỏng:Để đảm bảo cách ly hai chất lỏng và ngăn ngừa trộn lẫn, bộ trao đổi nhiệt dạng tấm thường có các biện pháp làm kín không rò rỉ.
Ưu điểm của bộ trao đổi nhiệt dạng tấm:
1. Hiệu suất truyền nhiệt cao:Nhờ thiết kế vách tấm giúp tăng diện tích bề mặt và vận tốc dòng chảy cao giữa các chất lỏng, bộ trao đổi nhiệt dạng tấm có hiệu suất trao đổi nhiệt rất tốt.
2. Kết cấu gọn nhẹ:Bộ trao đổi nhiệt dạng tấm sử dụng cách bố trí song song các tấm mỏng, chiếm ít không gian hơn và phù hợp với những nơi có diện tích hạn chế.
3. Ít nhạy cảm với biến đổi nhiệt độ:Do các tấm kim loại có tính dẫn nhiệt tốt, bộ trao đổi nhiệt dạng tấm phản ứng nhanh với sự thay đổi nhiệt độ, cho phép kiểm soát và điều chỉnh nhiệt độ chính xác hơn.
4. Dễ bảo trì và vệ sinh:Vì bộ trao đổi nhiệt dạng tấm có thể tháo rời nên việc vệ sinh và bảo trì tương đối thuận tiện.
Bộ trao đổi nhiệt dạng tấm được sử dụng rộng rãi trong lĩnh vực công nghiệp, đặc biệt là trong các ngành như hóa chất, chế biến thực phẩm, dược phẩm, hệ thống làm lạnh và hệ thống sưởi. Thiết bị có hiệu suất trao đổi nhiệt cao, giúp tiết kiệm năng lượng và nâng cao hiệu quả sử dụng tài nguyên.
Mô tả sản phẩm

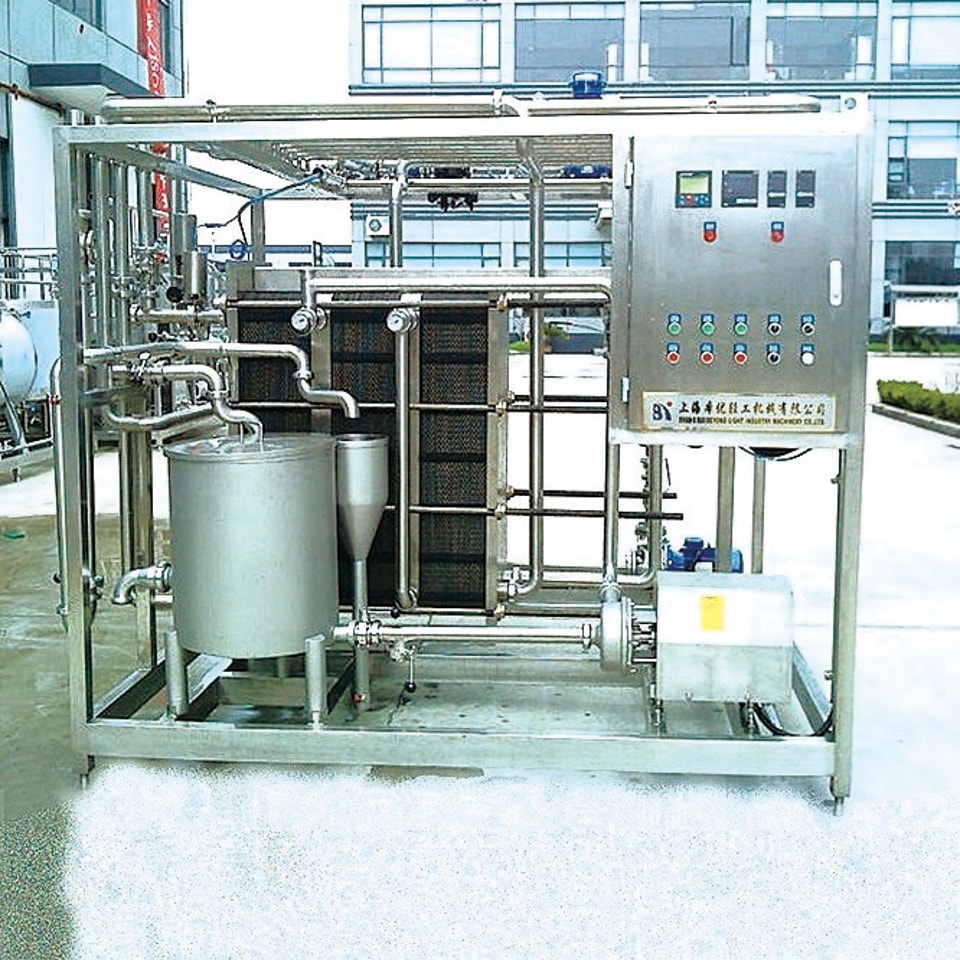

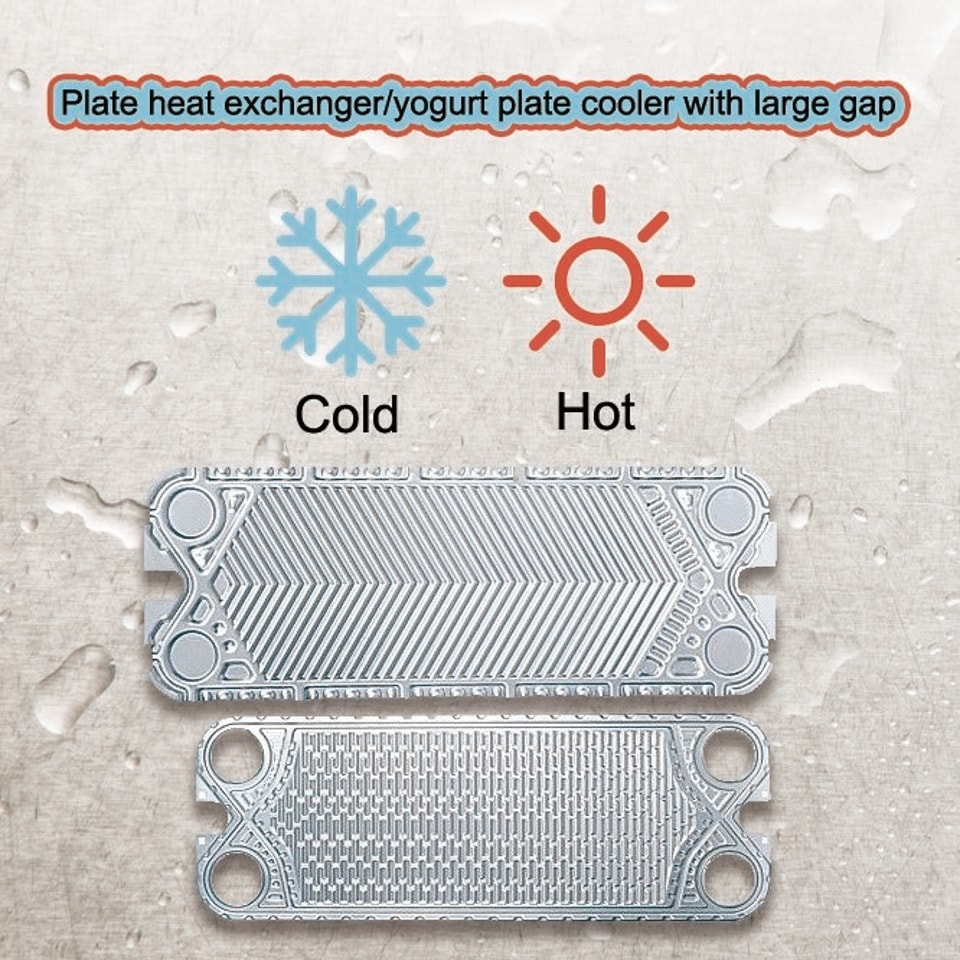

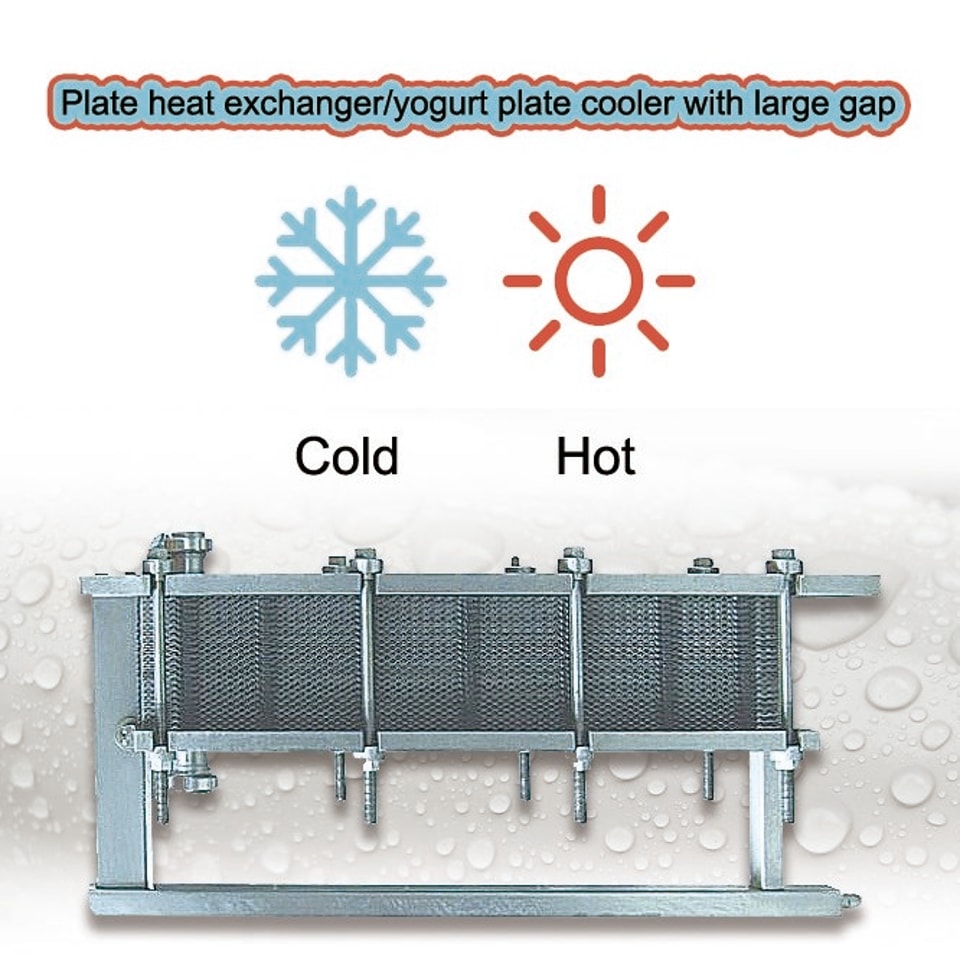

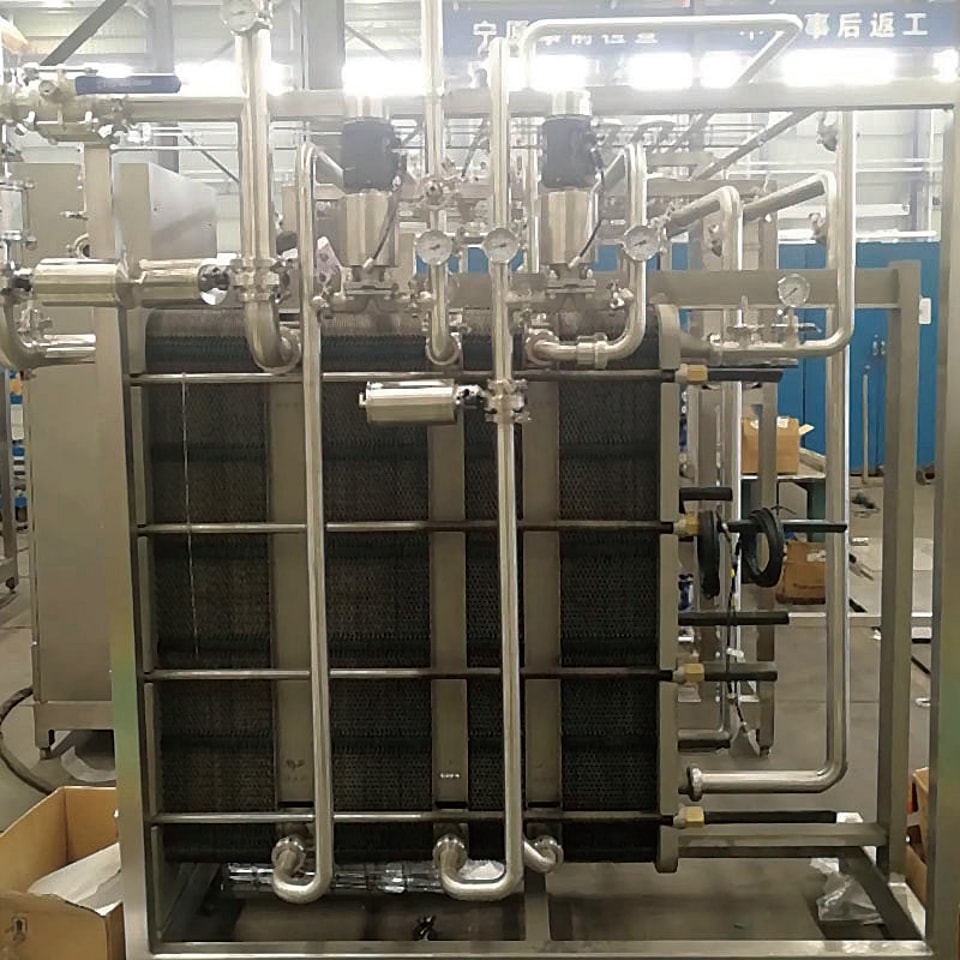

Bộ trao đổi nhiệt dạng tấm là thiết bị trao đổi nhiệt hiệu suất cao, có thể sử dụng trong các lĩnh vực như hóa chất, luyện kim, dầu mỏ, nhà máy điện, phân bón, sản xuất giấy, dược phẩm, điều hòa không khí, bia, đồ uống và công trình sinh học. Thiết bị có ưu điểm kết cấu nhỏ gọn, diện tích trao đổi nhiệt lớn, chiếm ít diện tích và dễ tháo lắp, vệ sinh, bảo dưỡng. Bộ trao đổi nhiệt dạng tấm do công ty chúng tôi sản xuất sử dụng thép không gỉ, gioăng cao su làm kín bằng chốt khóa, đặc biệt phù hợp cho thực phẩm, đồ uống và sản phẩm sữa. Vật liệu tấm: US304, SUS316L, tấm kiểu Thái... Vật liệu gioăng cao su: NBR, NBR, EPDM, TP. Diện tích tấm đơn: 0.05㎡, 01㎡, 0.16㎡, 0.26㎡, 0.6㎡
Thông số kỹ thuật:
1· Diện tích trao đổi nhiệt của một tấm: 0.16㎡
2· Diện tích trao đổi nhiệt của cả máy: 16㎡
3· Kích thước tổng thể: 1200*350*1320mm
